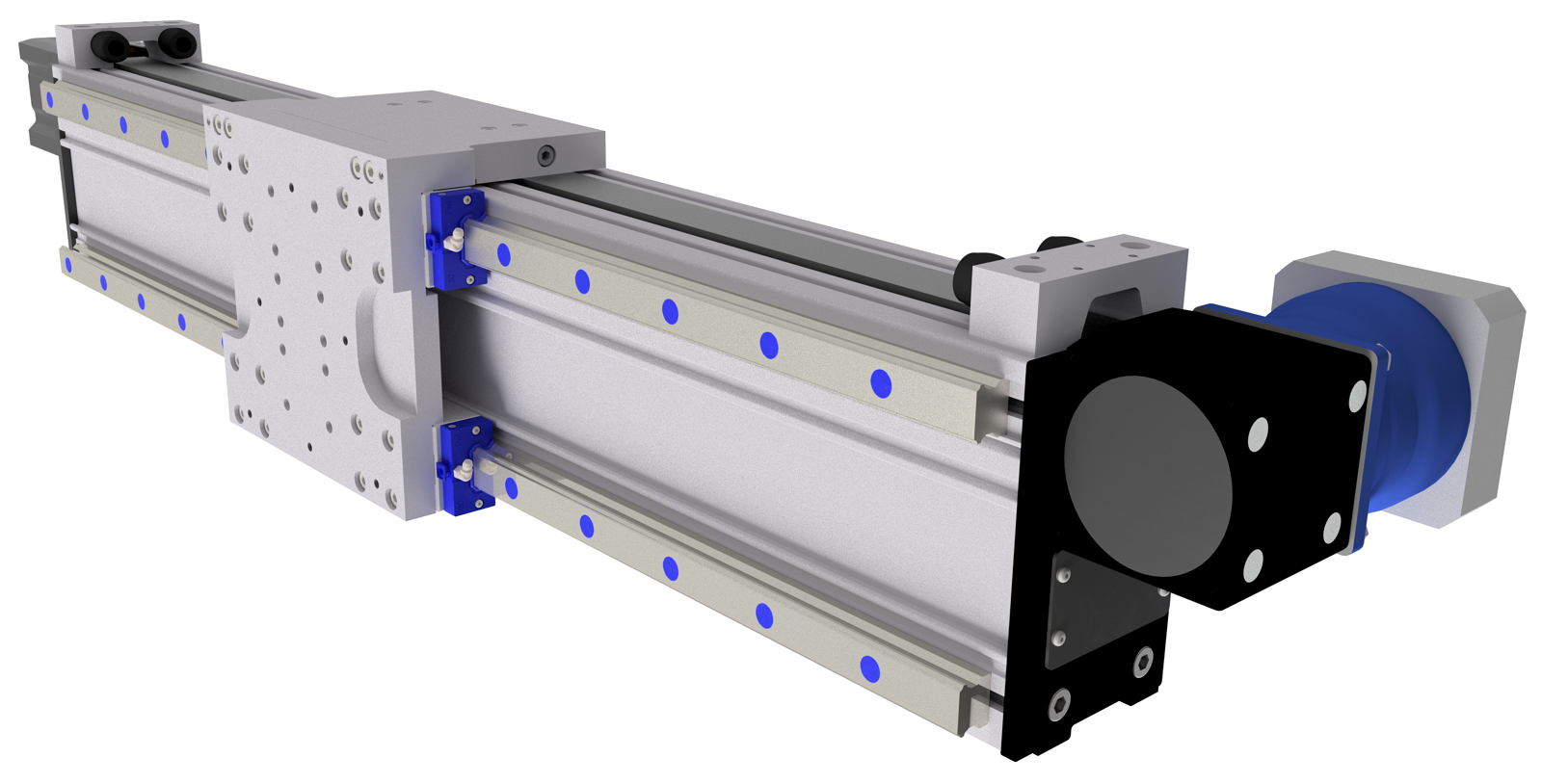

Vhodná jako osa Y pro kombinaci s Ω paralelním modulem AXDL160A
- velikost: 200
- hliníkový základní profil 200x180mm
- pohon: synchronní ozubený řemen
- typ řemene: 40-STD8
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pohonu: 2200N
- maximální rychlost 300m/min
- maximální délka modulu: 8000mm

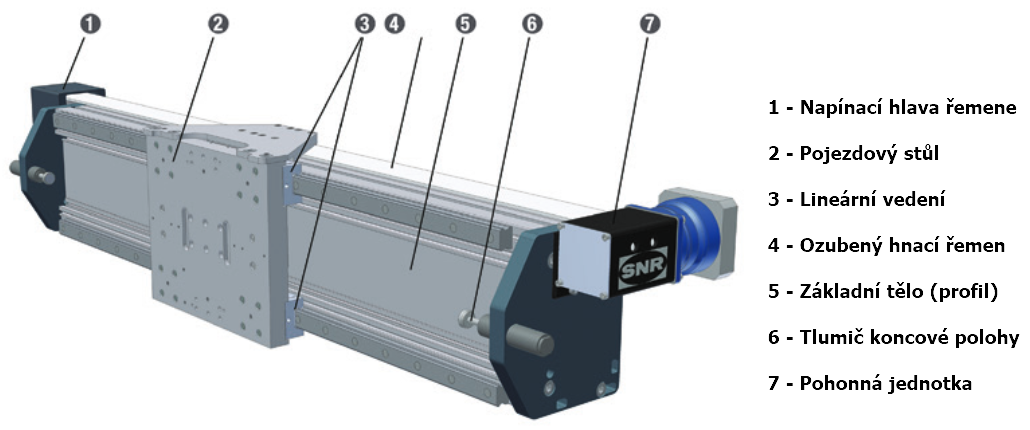

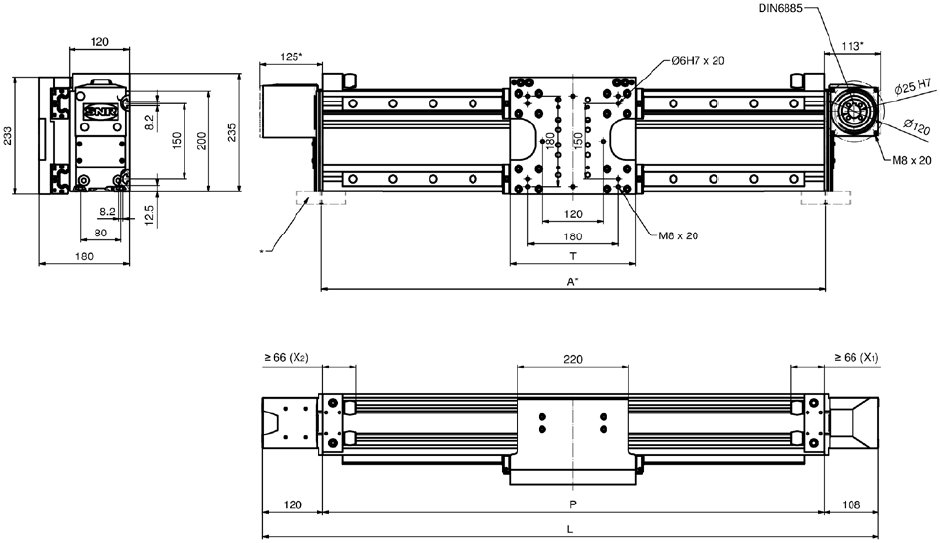

1) rozměr X1 vždy na straně pohonu
2) X1 / X2 ... poloha tlumiče je volitelná a musí být specifikována
3) tlumič může být umístěn v koncové desce nebo na příčné desce
- v případě umístění v koncové desce ... X1 / X2 = 66mm
- v případě umístění v příčné desce ... X1 / X2 ≥ 66mm
| Typ vedení | Označení | Délka stolku T | Charakteristika | |
| (mm) | a (m/s2) | v (m/s) | ||
| Kuličkové vedení | D | 250 | 50 | 5 |
| Kuličkové vedení | R | 320 | 50 | 5 |
Poznámka: Bez horní desky pro přímé přípojení s AXDL160A (verze R)
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 200 Y |
D | 57 000 | 57 000 | 4 300 | 5 000 | 5 000 |
| AXS 200 Y |
R | 57 000 | 57 000 | 4 300 | 6 300 | 6 300 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 200 Y |
D | 19 000 | 19 000 | 1 450 | 1 700 | 1 700 |
| AXS 200 Y |
R | 19 000 | 19 000 | 1 450 | 2 100 | 2 100 |
| AXS 200 Y | Jednotka / popis | Hodnota |
| Základní rozměr | mm | 200x120 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 2 220 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 5 280 |
| Typ pohonu | řemen | 40-STD8 |
| Maximální rychlost | m/min | 300 |
| Povolené dynamické zatížení řemene | N | 2 200 |
| Zdvih na otáčku řemenice | mm | 264+0,5 |
| Potřebný rozběhový moment | Nm | 7,0 |
| Maximální hnací moment | Nm | 92,6 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 24,3 |
| Maximální délka modulu1,2 | m | 8,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
1 - maximální délka modulu 8m z jednoho kusu
2 - v případě potřeby možnost napojení do větších délek za předpokladu podepření v místě napojení
| AXS 200 Y | Jednotka | Typ vedení | |
| D | E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 21,7 | 16,4 |
| Hmotnost na 100mm zdvihu | kg | 3,0 | 3,0 |
| Hmotnost pojezdového stolu | kg | 10,2 | 1,6 |
| Hmotnost pro protažený profil když X1 / X2 > 66mm | kg | ((X1+X2-132)/100) x 3,0 | |
