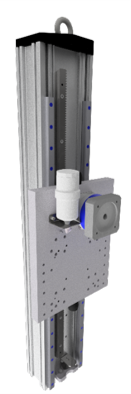

Vhodná jako osa Z pro kombinaci s gantry osou AXS280- velikost: 200
- základní rozměr: 200x100
- pohon: ozubený hřeben a pastorek
- modul ozubení: 3
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pohonu: 4400N
- maximální rychlost 300m/min
- maximální délka modulu: 6000mm

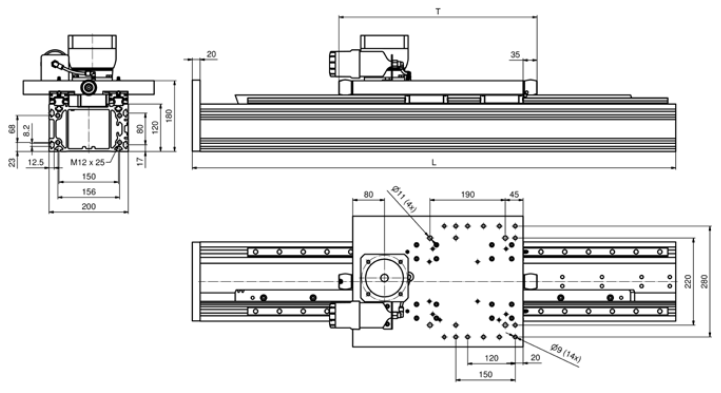

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení | D | 340 | 50 | 5 |
| Kuličkové vedení | E | 610 | 50 | 5 |
| Kuličkové vedení | G | 610 | 50 | 5 |
Poznámka: Horní deska pro přípojení s AXS280Y_R (verze E) a s AXS280MP_-R (verze G)
Maximální statická únosnost:| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 200 ME |
D | 51 400 | 51 400 | 3 850 | 4 850 | 4 850 |
| AXS 200 ME |
E | 51 400 | 51 400 | 3 850 | 9 500 | 9 500 |
| AXS 200 ME | G | 51 400 | 51 400 | 3 850 | 4 850 | 4 850 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 200 ME |
D | 14 700 | 14 700 | 1 100 | 1 400 | 1 400 |
| AXS 200 ME |
E | 14 700 | 14 700 | 1 100 | 2 750 | 2 750 |
| AXS 200 ME | G | 14 700 | 14 700 | 1 100 | 1 400 | 1 400 |
Technické údaje:| AXS 200 ME |
Jednotka / popis | Hodnota | ||||
| Základní rozměr profilu | mm | 200 x 100 | ||||
| Základní rozměr | mm | 200 x 180 | ||||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 2 380 | ||||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 4 810 | ||||
| Typ pohonu | Ozubený hřeben | modul 3 | ||||
| Maximální rychlost | m/min | 300 | ||||
| Povolené dynamické zatížení pohonu | N | 4 400 | ||||
| Zdvih na otáčku pastorku | mm | 200 | ||||
| Potřebný rozběhový moment | Nm | 1,7 | ||||
| Maximální hnací moment na výstupu převodovky | Nm | 220 | ||||
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 22,7 | ||||
| Maximální délka modulu (1,2) | m | 6,0 | ||||
| Přesnost opakovaného najíždění | mm | 0,05 | ||||
1 - maximální délka modulu 6m z jednoho kusu profilu
2 - maximální délka modulu 2m se zlepšenou přímostí
| AXS 200 ME | Jednotka | Typ vedení | ||
| D | E | G | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 37,5 | 46,5 | 37,5 |
| Hmotnost na 100mm zdvihu | kg | 3,15 | 3,15 | 3,15 |
| Hmotnost pojezdového stolu | kg | 16,0 | 25,0 | 16,0 |
