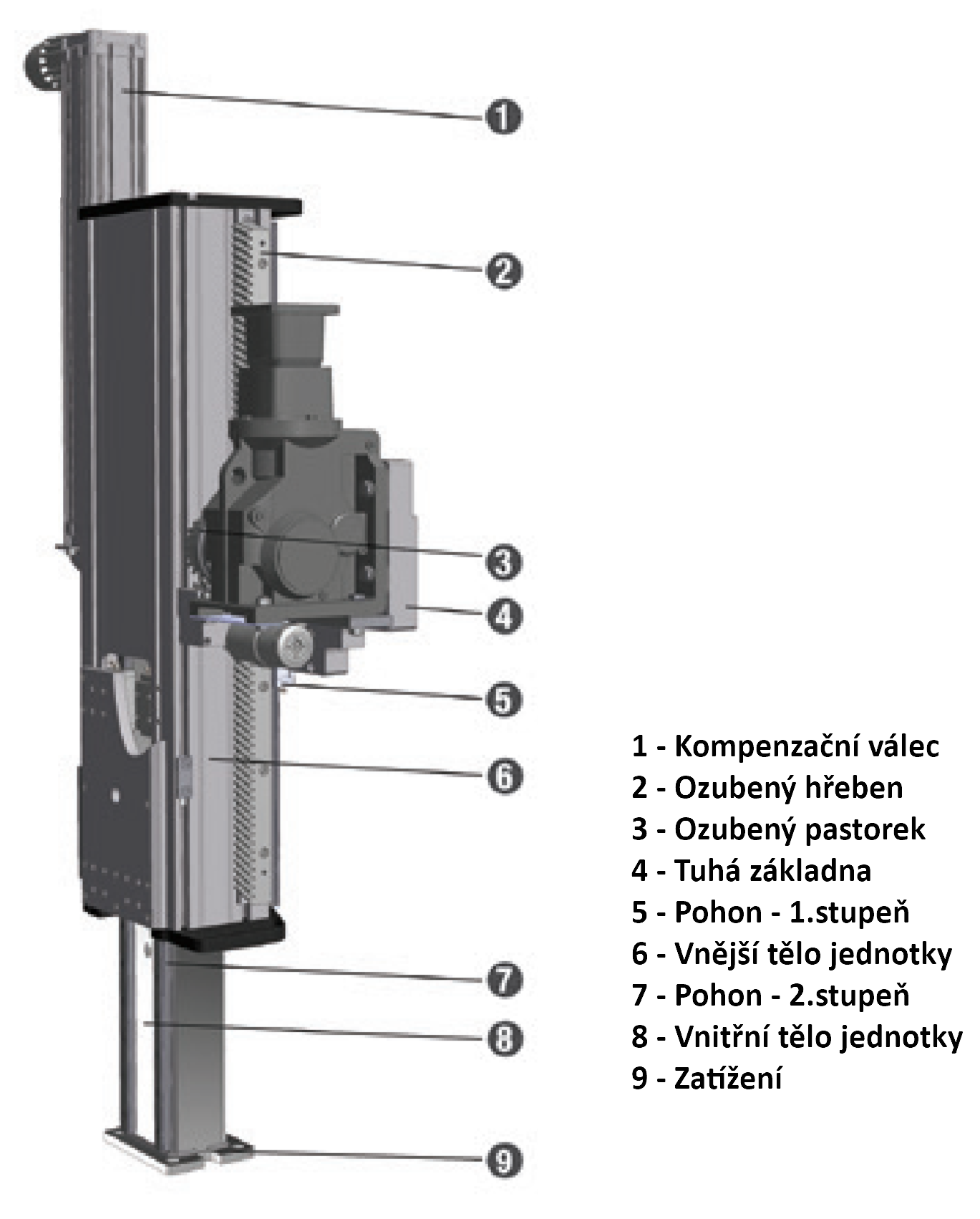

- velikost: 200

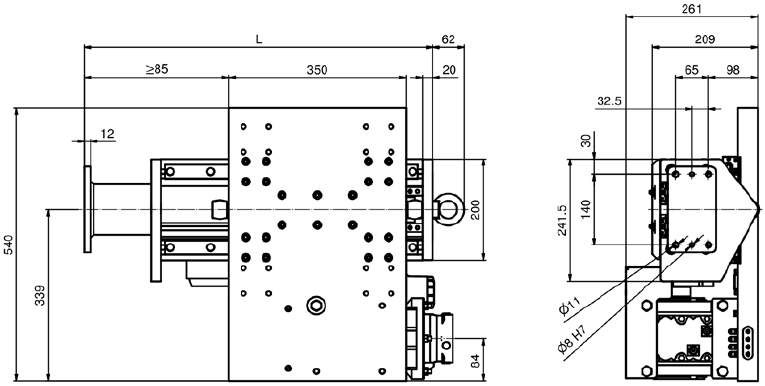

- hliníkový základní profil 241,5x209mm

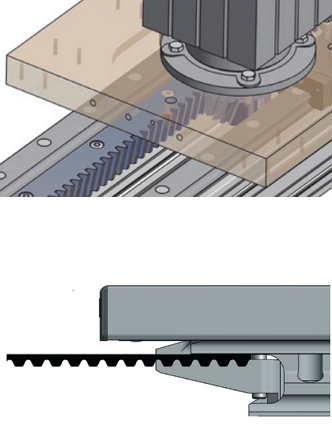

- pohon 1. stupeň: ozubený hřeben a pastorek
- pohon 2. stupeň: ozubený řemen
- modul ozubení: 2
- typ řemene: 50AT10
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pastorku: 6200N
- povolené dynamické zatížení řemene: 2900N
- maximální rychlost 300m/min
- maximální délka modulu: 4000mm
| Typ vedení | Označení | Délka stolku | Charakteristika | |
| (mm) | a (m/s2) | v (m/s) | ||
| Kuličkové vedení | D | 350 | 50 | 5 |
| Typ jednotky | Typ vedení | Stupeň | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | |||
| AXS 200 TV |
D | 1 | 57 500 | 57 500 | 4 300 | 6 900 | 6 900 |
| AXS 200 TV | D | 2 | 19 200 | 19 200 | 650 | 2 800 | 2 800 |
| Typ jednotky | Typ vedení | Stupeň | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | |||
| AXS 200 TV | D | 1 | 24 300 | 24 300 | 1 800 | 6 900 | 6 900 |
| AXS 200 TV | D | 2 | 7 100 | 7 100 | 240 | 1 050 | 1 050 |
| AXS 120 TV |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 241,5 x 209 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 2 380 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 4 810 |
| Pohon 1. stupeň | Ozubený hřeben a pastorek | modul 3 |
| Pohon 2. stupeň | Ozubený řemen | 50AT10 |
| Maximální rychlost | m/min | 300 |
| Povolené dynamické zatížení pastorku | N | 6 200 |
| Povolené dynamické zatížení řemene | N | 2 900 |
| Zdvih na otáčku řemenice | mm | 500 |
| Potřebný rozběhový moment | Nm | 2,3 |
| Maximální hnací moment na výstupu převodovky | Nm | 617 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 22,7 |
| Maximální délka modulu | m | 3,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
| AXS 120 TV | Jednotka | Typ vedení D | |
| 1. sekce | 2. sekce | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 24,3 | 6,63 |
| Hmotnost na 100mm zdvihu | kg | 1,75 | 0,8 |
| Hmotnost pojezdového stolu | kg | 57,3 | 57,3 |
