- velikost: 455
- základní rozměr: 455x120
- pohon: kuličkový šroub
- průměr šroubu: 40
- stoupání šroubu: 5 / 10 / 20 / 40
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3200mm
1 - domazávání přístupné z obou stran pojezdového stolu (každý mazací bod je určen pro příslušný vozík)
2 - mazací bod pro pohybový šroub

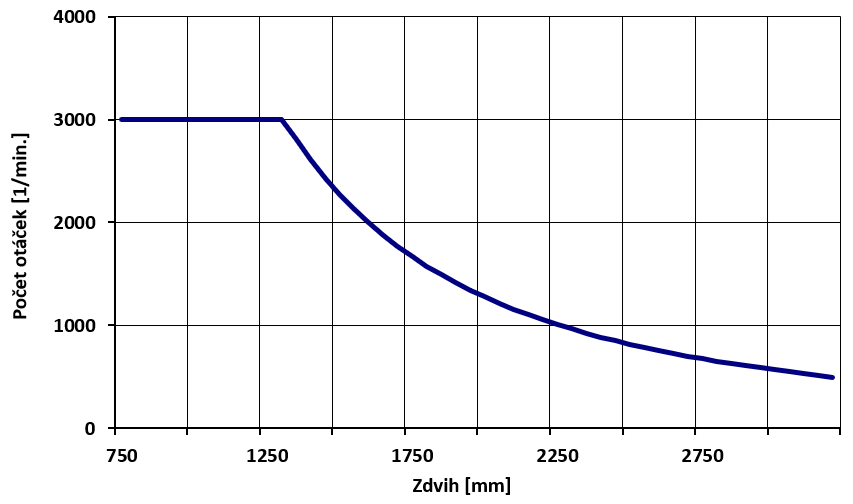

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 450 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 40 x 05 | SN4005 | standardní | pravý / levý | 52 |
| 40 x 10 | SN4010 | standardní | pravý | 52 |
| 40 x 20 | SN4020 | standardní | pravý | 52 |
| 40 x 40 | SN4040 | standardní | pravý | 52 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 455 S |
D | 82 000 | 82 000 | 12 000 | 11 500 | 11 500 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 455 S |
D | 33 000 | 33 000 | 5 000 | 4 700 | 4 700 |
| AXLT 455 S |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 455x120 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 442,6 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 37 625 | |||
| Typ pohonu | kuličkový šroub | SN4005 | SN4010 | SN4020 | SN4040 |
| Maximální rychlost | m / min | 10 | 20 | 40 | 80 |
| Dynamické zatížení kuličkového šroubu | N | 19 800 | 49 400 | 38 800 | 37 100 |
| Potřebný rozběhový moment | Nm | 1,7 ... 2,8 | |||
| Maximální hnací moment | Nm | 16 | 38 | 76 | 105 |
| Maximální axiální provozní zatížení | N | 9 900 | 24 000 | 19 400 | 16 500 |
| Moment setrvačnosti šroubu | kgcm2 / m | 15,64 | 13,55 | 13,52 | 13,42 |
| Maximální délka modulu | mm | 3 500 | 3 500 | 3 500 | 3 500 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 89 | 95 | 98 | 98 |
| AXLT 455 S | Jednotka | Typ vedení |
| D | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 74,0 |
| Hmotnost na 100mm zdvihu | kg | 6,3 |
| Hmotnost pojezdového stolu | kg | 29,0 |
