- velikost: 325
- základní rozměr: 325x90
- pohon: trapézový šroub
- průměr šroubu: 36
- stoupání šroubu: 6 / 12
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3200mm

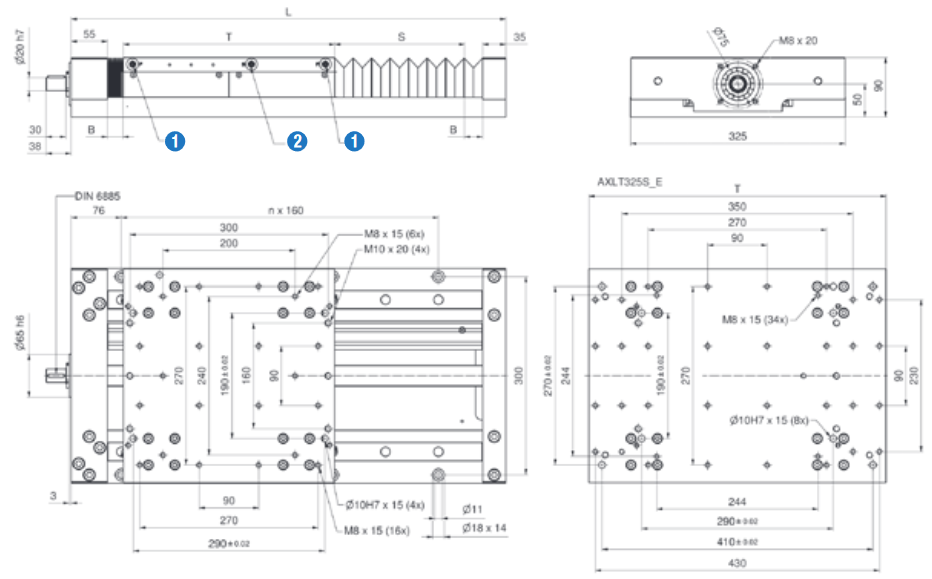

1 - domazávání přístupné z obou stran pojezdového stolu (každý mazací bod je určen pro příslušný vozík)
2 - mazací bod pro pohybový šroub
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 320 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 450 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 36 x 06 | T3606 | standardní | pravý / levý | 50 |
| 36 x 12 | T3612 | standardní | pravý | 200 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 325 T |
D | 57 000 | 57 000 | 6 500 | 5 850 | 5 850 |
| AXLT 325 T |
E | 57 000 | 57 000 | 6 500 | 8 000 | 8 000 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 325 T |
D | 24 000 | 24 000 | 2 750 | 2 450 | 2 450 |
| AXLT 325 T |
E | 24 000 | 24 000 | 2 750 | 3 400 | 3 400 |
| AXLT 325 T |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 325x90 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 214,6 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 12 359 | |||
| Typ pohonu | trapézový šroub | TN3606 | TN3612 | ||

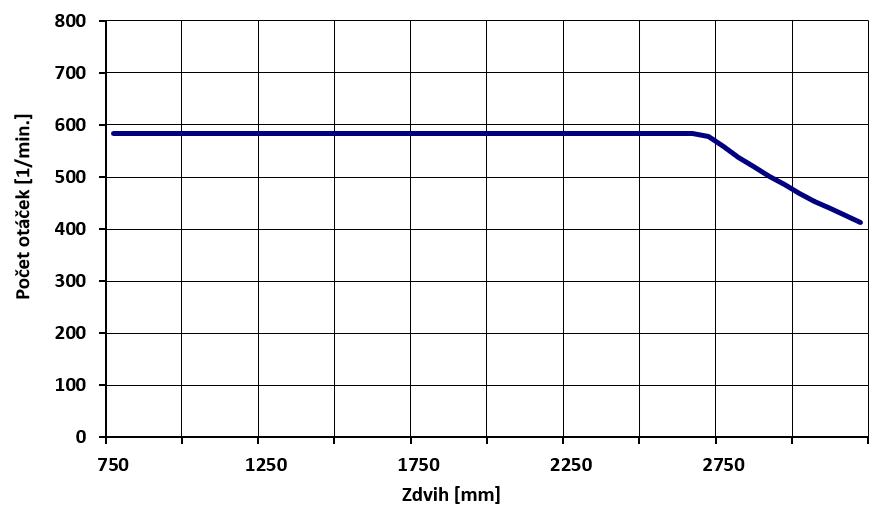

| Maximální rychlost | m / min | 3,5 | 6,9 | ||
| Potřebný rozběhový moment | Nm | 1,1 ... 1,5 | |||
| Maximální hnací moment | Nm | 29,0 | 39,0 | ||
| Maximální axiální provozní zatížení | N | 10 700 | 10 700 | ||
| Moment setrvačnosti šroubu | kgcm2 / m | 9,0 | 9,0 | ||
| Maximální délka modulu | mm | 3 200 | 3 200 | ||
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 | ||
| Účinnost | % | 35 | 52 | ||
| AXLT 325 T | Jednotka | Typ vedení | |
| D | E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 31,5 | 38,7 |
| Hmotnost na 100mm zdvihu | kg | 3,5 | 3,5 |
| Hmotnost pojezdového stolu | kg | 12,0 | 14,6 |
