- velikost: 325
- základní rozměr: 325x90
- pohon: kuličkový šroub
- průměr šroubu: 32
- stoupání šroubu: 5 / 10 / 20 / 32
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3200mm
1 - domazávání přístupné z obou stran pojezdového stolu (každý mazací bod je určen pro příslušný vozík)
2 - mazací bod pro pohybový šroub

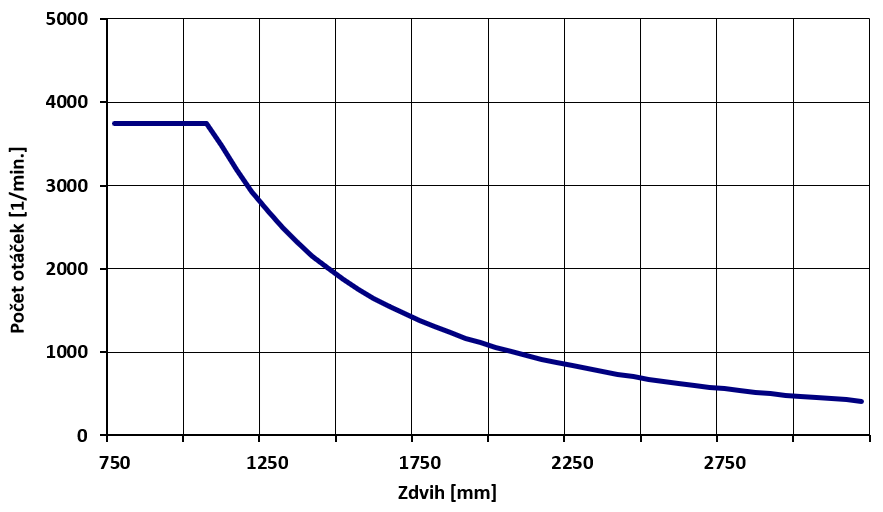

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 320 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 450 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 32 x 05 | SN3205 | standardní | pravý / levý | 52 |
| 32 x 10 | SN3210 | standardní | pravý | 52 |
| 32 x 20 | SN3220 | standardní | pravý | 52 |
| 32 x 32 | SN3232 | standardní | pravý | 52 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 325 S |
D | 57 000 | 57 000 | 6 500 | 5 850 | 5 850 |
| AXLT 325 S | E | 57 000 | 57 000 | 6 500 | 8 000 | 8 000 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 325 S |
D | 24 000 | 24 000 | 2 750 | 2 450 | 2 450 |
| AXLT 325 S | E | 24 000 | 24 000 | 2 750 | 3 400 | 3 400 |
| AXLT 325 S |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 325x90 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 214,6 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 12 359 | |||
| Typ pohonu | kuličkový šroub | SN3205 | SN3210 | SN3220 | SN3232 |
| Maximální rychlost | m / min | 12,5 | 25 | 50 | 80 |
| Dynamické zatížení kuličkového šroubu | N | 26 000 | 34 700 | 24 300 | 18 000 |
| Potřebný rozběhový moment | Nm | 1,1 ... 1,5 | |||
| Maximální hnací moment | Nm | 11,0 | 21,0 | 42,0 | 55,0 |
| Maximální axiální provozní zatížení | N | 13 000 | 13 300 | 12 150 | 9 000 |
| Moment setrvačnosti šroubu | kgcm2 / m | 6,05 | 6,40 | 6,39 | 6,17 |
| Maximální délka modulu | mm | 3 200 | 3 200 | 3 200 | 3 200 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 91 | 97 | 98 | 98 |
| AXLT 325 S | Jednotka | Typ vedení | |
| D | E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 31,5 | 38,7 |
| Hmotnost na 100mm zdvihu | kg | 3,5 | 3,5 |
| Hmotnost pojezdového stolu | kg | 12,0 | 14,6 |
