- velikost: 225
- základní rozměr: 225x75
- pohon: kuličkový šroub
- průměr šroubu: 25
- stoupání šroubu: 5 / 10 / 25 / 50
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3500mm

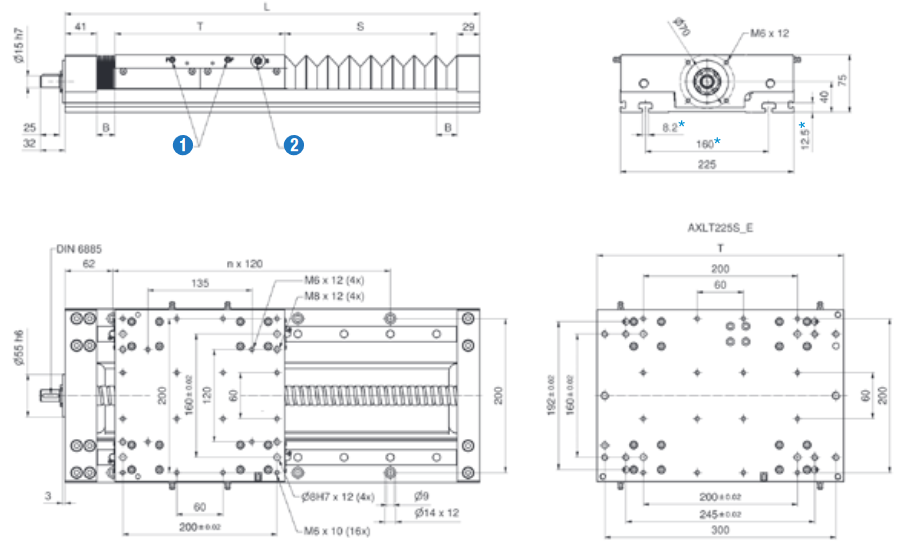

U ocelové verze nejsou drážky pro T-matice obsaženy
1 - domazávání přístupné z obou stran pojezdového stolu (každý mazací bod je určen pro příslušný vozík)
2 - mazací bod pro pohybový šroub

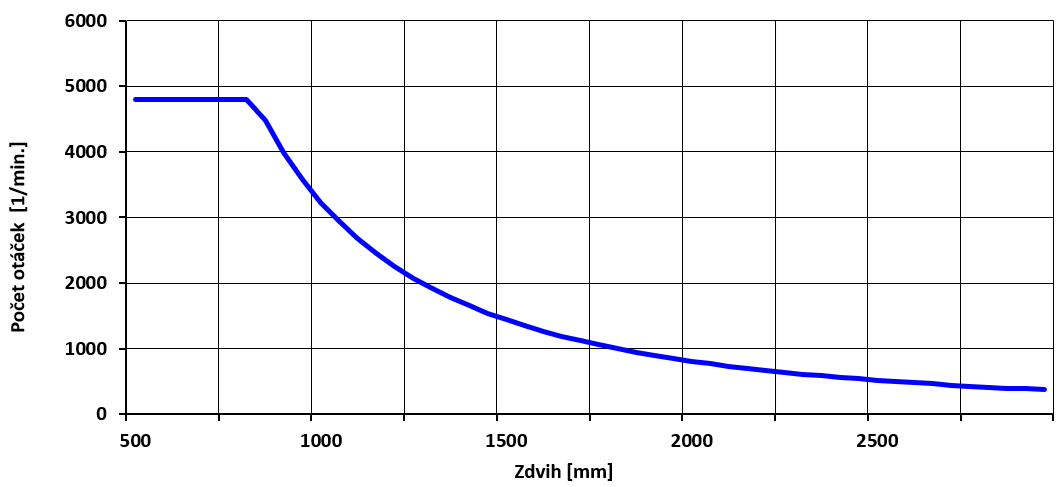

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 220 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 320 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 25 x 05 | SN2505 | standardní | pravý | 52 |
| 25 x 10 | SN2510 | standardní | pravý | 52 |
| 25 x 25 | SN2525 | standardní | pravý | 52 |
| 25 x 50 | SN2550 | standardní | pravý | 52 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 225 S |
D | 32 000 | 32 000 | 2 500 | 2 250 | 2 250 |
| AXLT 225 S | E | 32 000 | 32 000 | 2 500 | 3 000 | 3 000 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 225 S |
D | 11 500 | 11 500 | 925 | 800 | 800 |
| AXLT 225 S | E | 11 500 | 11 500 | 925 | 1 050 | 1 050 |
| AXLT 225 S |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 225x75 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 93,46 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 3 417 | |||
| Typ pohonu | kuličkový šroub | SN2505 | SN2510 | SN2525 | SN2550 |
| Maximální rychlost | m / min | 18 | 36 | 90 | 180 |
| Dynamické zatížení kuličkového šroubu | N | 19 800 | 16 100 | 12 100 | 15 400 |
| Potřebný rozběhový moment | Nm | 0,7 ... 1,2 | |||
| Maximální hnací moment | Nm | 5,4 | 11,0 | 27,0 | 54,0 |
| Maximální axiální provozní zatížení | N | 6 800 | 6 800 | 6 040 | 6 800 |
| Moment setrvačnosti šroubu | kgcm2 / m | 2,62 | 2,82 | 2,62 | 2,25 |
| Maximální délka modulu | mm | 3 500 | 3 500 | 3 500 | 3 500 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 98 | 98 | 98 | 98 |
| AXLT 225 S | Jednotka | Typ vedení | |
| D | E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 13,0 | 15,8 |
| Hmotnost na 100mm zdvihu | kg | 1,8 | 1,8 |
| Hmotnost pojezdového stolu | kg | 5,0 | 6,0 |
