- velikost: 60 (60x130)
- pohon: řemen
- typ vedení: lineární profilové kuličkové vedení
- počet kolejnic: 1 centrální
- minimální zdvih: 40mm
- maximální zdvih: 3580mm
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 40 A | B | 900 | 900 | 4,2 | 36 | 36 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 40 A | B | 500 | 500 | 2,4 | 20 | 20 |

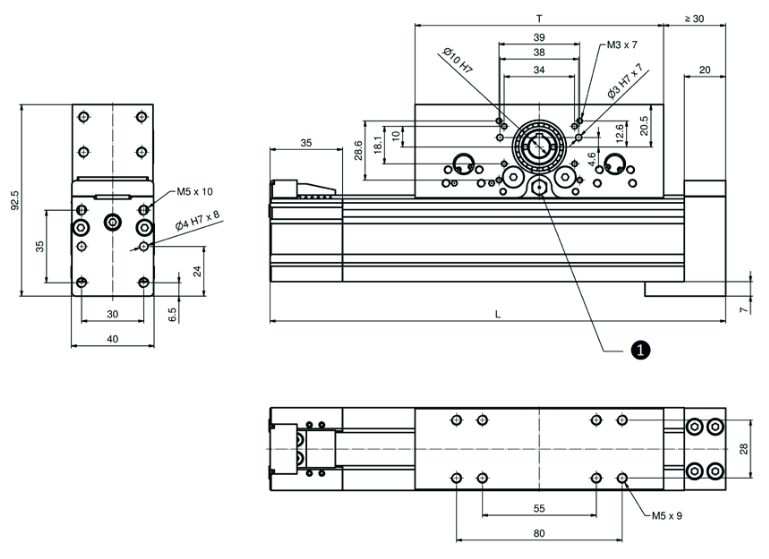

| AXE 40 A | Jednotka / popis | Hodnota |
| Základní rozměr profilu | mm | 40x92,5 |
| Typ pohonu | řemen | 16-AT3 |
| Délka pojezdového stolu T | mm | 120 |
| Maximální zdvih | mm | 840 |
| Maximální rychlost | m / min | 300 |
| Povolené dynamické zatížení řemene | N | 210 |
| Zdvih na otáčku řemenice | mm | 75+0,1 |
| Potřebný rozběhový moment | Nm | 0,2 |
| Maximální hnací moment | Nm | 2,5 |
| Přesnost opakovaného najíždění | mm | 0,08 |
