- velikost: 160

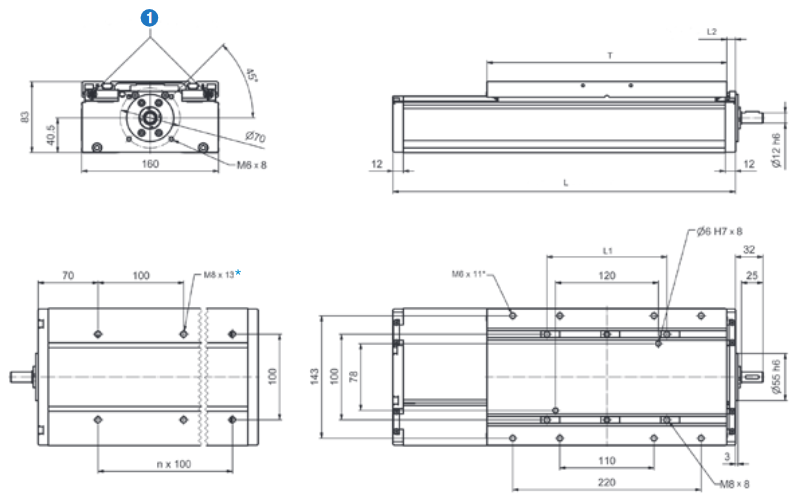

- základní rozměr: 160x83
- pohon: trapézový šroub
- průměr šroubu: 24
- stoupání šroubu: 5 / 10
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3500mm
* Volitelné na základě požadavku (nutno specifikovat)
1 - domazávání přístupné z obou stran pojezdového stolu
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 280 | 50 | 5 |
| Typ vedení | Označení | Vzdálenost L1 (mm) | Délka stolu |
| T (mm) | |||
| Kuličkové vedení (paralelní kolenice) | D | max.250 (doporučená 140) | 280 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 24 x 5 | TV2405 | standardní | pravý / levý | 50 |
| 24 x 10 | TV2410 | standardní | pravý | 200 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 160 T |
D | 32 000 | 32 000 | 1 600 | 2 200 | 2 200 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 160 T |
D | 11 500 | 11 500 | 575 | 800 | 800 |
| AXDL 160 T |
Jednotka / popis | Hodnota | |
| Základní rozměr | mm | 160x83 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 140,3 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 666,8 | |
| Typ pohonu | trapézový šroub | TV2405 | TV2410 |

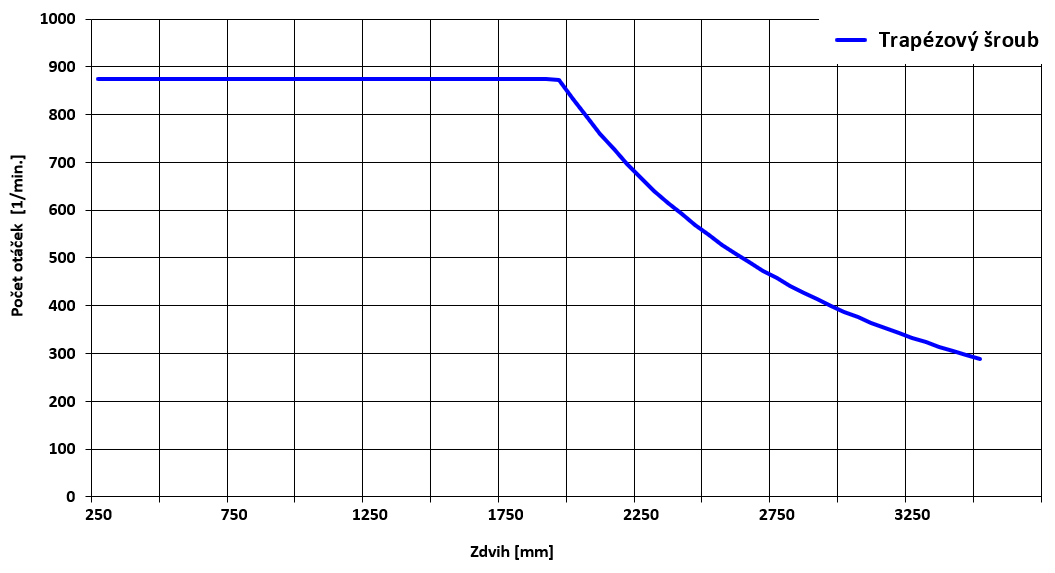

| Maximální rychlost | m / min | 4,4 | 8,9 |
| Potřebný rozběhový moment | Nm | 0,3 ... 2,0 | |
| Maximální hnací moment | Nm | 6,0 | 9,0 |
| Maximální axiální provozní zatížení | N | 3 100 | 3 100 |
| Moment setrvačnosti šroubu | kgcm2 / m | 1,5 | 1,5 |
| Maximální délka modulu | mm | 3 500 | 3 500 |
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 |
| Účinnost | % | 41 | 58 |
| AXDL 160 T | Jednotka | Typ vedení |
| D | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 9,7 |
| Hmotnost na 100mm zdvihu | kg | 1,4 |
| Hmotnost pojezdového stolu | kg | 4,2 |
