- velikost: 110
- základní rozměr: 110x65
- pohon: trapézový šroub
- průměr šroubu: 16
- stoupání šroubu: 4 / 8
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3000mm
1 - domazávání přístupné z obou stran pojezdového stolu

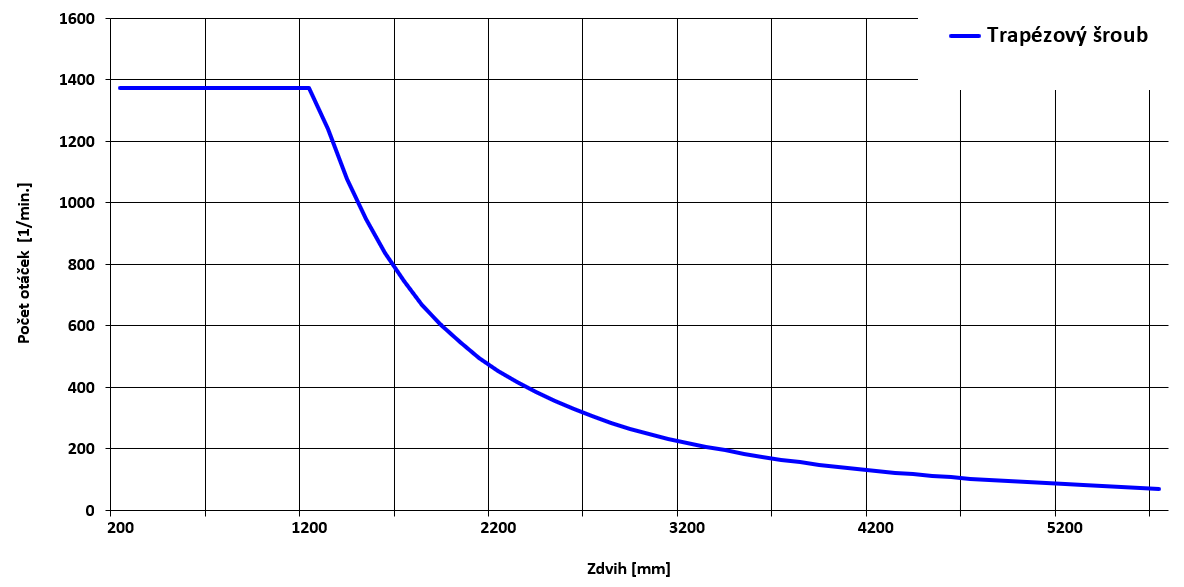

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 215 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 275 | 50 | 5 |
| Typ vedení | Označení | Vzdálenost L1 (mm) | Délka stolu |
| T (mm) | |||
| Kuličkové vedení (paralelní kolenice) | D | max.200 (doporučená 120) | 215 |
| Kuličkové vedení (paralelní kolenice) | E | max.200 (doporučená 120) | 275 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 16 x 4 | TV1604 | standardní | pravý / levý | 50 |
| 16 x 8 | TV1608 | standardní | pravý | 100 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 T |
D | 7 900 | 7 900 | 275 | 390 | 390 |
| AXDL 110 T | E | 19 200 | 19 200 | 670 | 1 250 | 1 250 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 T |
D | 2 900 | 2 900 | 100 | 140 | 140 |
| AXDL 110 T | E | 7 100 | 7 100 | 250 | 470 | 470 |
| AXDL 110 T |
Jednotka / popis | Hodnota | |
| Základní rozměr | mm | 110x65 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 37,45 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 138,31 | |
| Typ pohonu | trapézový šroub | TV1604 | TV1608 |
| Maximální rychlost | m / min | 5,5 | 10,9 |
| Potřebný rozběhový moment | Nm | 0,8 | |
| Maximální hnací moment | Nm | 1,9 | 2,9 |
| Maximální axiální provozní zatížení | N | 1 400 | 1 400 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,3 | 0,3 |
| Maximální délka modulu | mm | 3 000 | 3 000 |
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 |
| Účinnost | % | 35 | 52 |
| AXDL 110 T | Jednotka | Typ vedení | |
| D | E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 3,8 | 5,0 |
| Hmotnost na 100mm zdvihu | kg | 0,7 | 0,7 |
| Hmotnost pojezdového stolu | kg | 0,9 | 1,7 |
