- velikost: 80
- základní rozměr: 80x170
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 8000mm

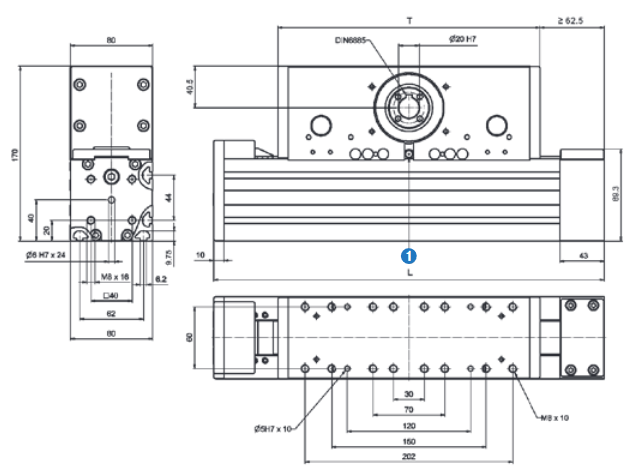

1 - domazávání přístupné z obou stran pojezdového stolu
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kladičkové vedení | L | 255 | 50 | 15 |
| Kuličkové vedení | B | 255 | 50 | 5 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 80 A |
L | 3 400 | 3 400 | 60 | 110 | 110 |
| AXC 80 A |
B | 7 900 | 16 000 | 150 | 800 | 800 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 80 A | L | 3 400 | 2 300 | 60 | 110 | 170 |
| AXC 80 A |
B | 4 650 | 4 650 | 43 | 235 | 235 |
| AXC 80 A |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 80x170 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 149,9 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 199,2 |
| Typ pohonu | řemen | 32-AT5 |
| Povolené dynamické zatížení řemene | N | 870 |
| Zdvih na otáčku řemenice | mm | 200+0,4 |
| Potřebný rozběhový moment | Nm | 1,6 |
| Maximální hnací moment | Nm | 27,7 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 5,0 |
| Maximální délka modulu s vedením typ B | m | 8,0 |
| Maximální délka modulu s vedením typ L | m | 8,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
| AXC 80 A | Jednotka | Typ vedení | |
| L | B | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 10,0 | 10,6 |
| Hmotnost na 100mm zdvihu | kg | 0,7 | 0,8 |
| Hmotnost pojezdového stolu | kg | 5,5 | 5,9 |
