- velikost: 60
- základní rozměr: 60x80
- pohon: trapézový šroub
- průměr šroubu: 16
- stoupání šroubu: 4 / 8
- typ vedení: lineární profilové kuličkové / kladičkové
- maximální délka modulu s profilovým kuličkovým vedením: 3000mm
- maximální délka modulu s kladičkovým vedením: 3000mm
1 - domazávání přístupné z obou stran pojezdového stolu

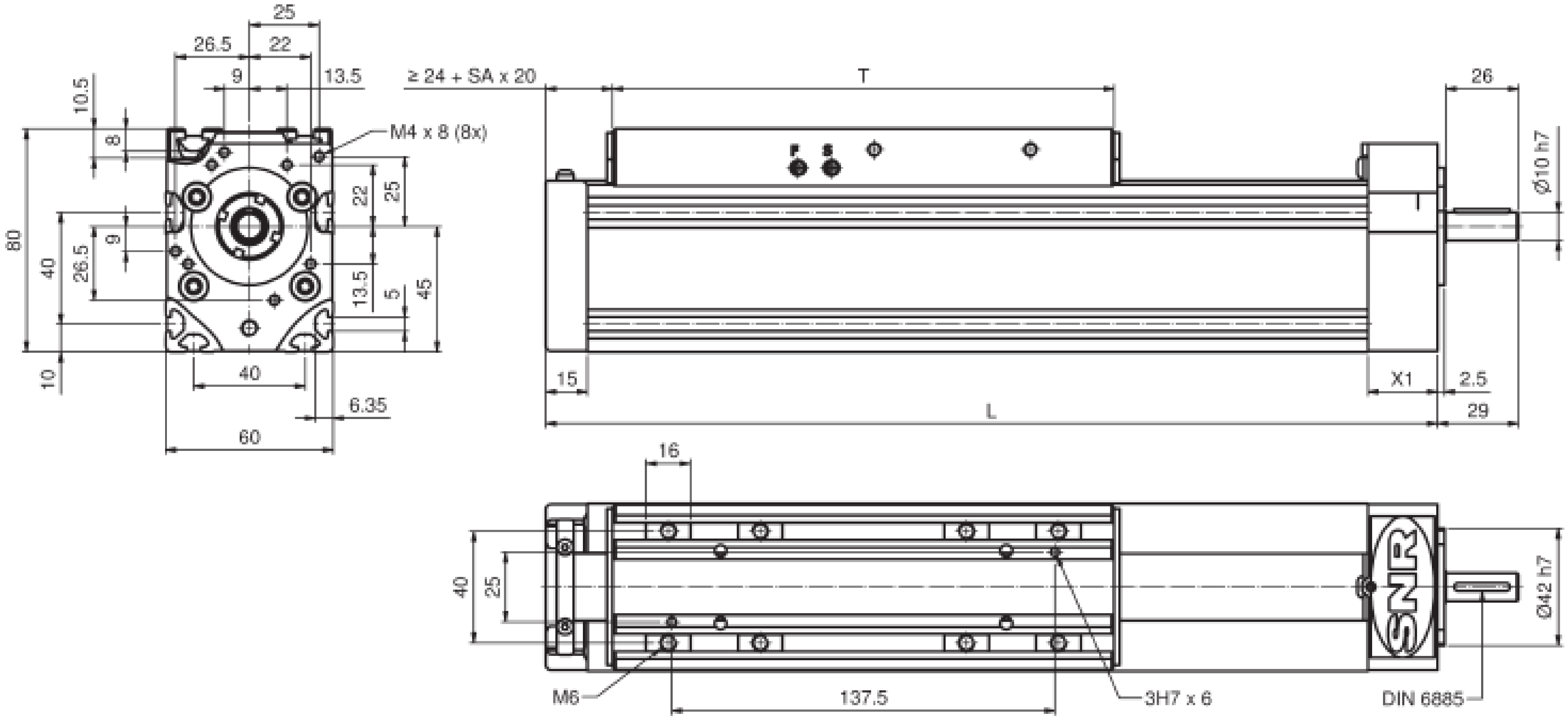

2 - doporučená poloha pro otvor Ø5H7 (na vyžádání)

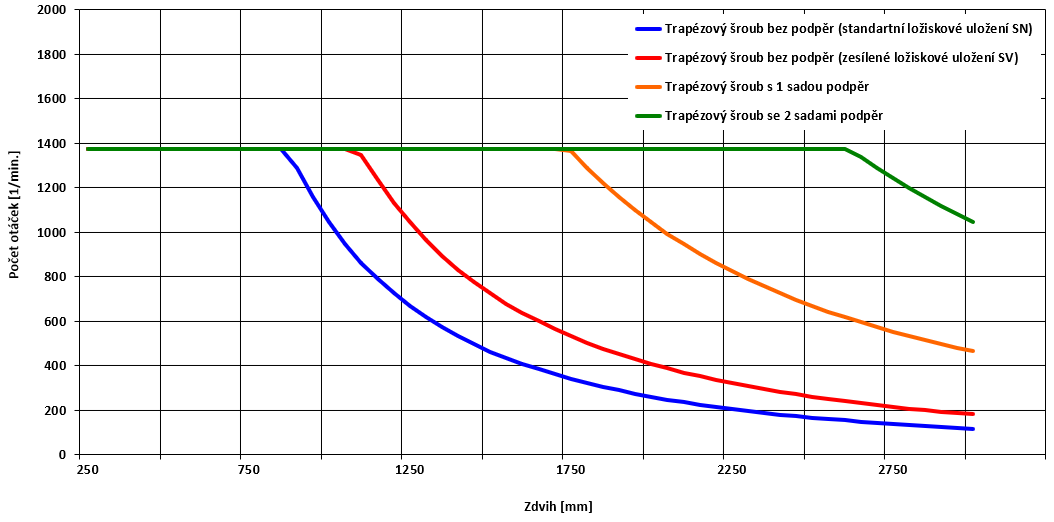

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení | B | 180 | 50 | 5 |
| Kuličkové vedení | C | 230 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 16 x 4 | TN1604 | standardní | pravý / levý | 50 |
| 16 x 8 | TN1608 | standardní | pravý | 100 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 T |
B | 2 400 | 3 950 | 27 | 200 | 116 |
| AXC 60 T |
C | 4 850 | 9 650 | 66 | 600 | 306 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 T |
B | 1 450 | 1 450 | 10 | 70 | 70 |
| AXC 60 T |
C | 3 550 | 3 550 | 24 | 220 | 220 |
| AXC 60 T |
Jednotka / popis | Hodnota | |
| Základní rozměr profilu | mm | 60x80 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 40,04 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 60,64 | |
| Maximální délka modulu | mm | 3 000 | |
| Typ pohonu | trapézový šroub | TN1604 | TN1608 |
| Maximální rychlost | m / min | 5,5 | 10,9 |
| Potřebný rozběhový moment | Nm | 0,4 | 0,4 |
| Maximální hnací moment | Nm | 3,0 | 4,5 |
| Maximální axiální provozní zatížení | N | 2 200 | 2 200 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,3 | 0,3 |
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 |
| Účinnost | % | 46 | 62 |
| AXC 60 T | Jednotka | Typ vedení | |
| B | C | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 2,70 | 3,40 |
| Hmotnost na 100mm zdvihu | kg | 0,61 | 0,61 |
| Hmotnost pojezdového stolu | kg | 0,80 | 1,20 |
