AXC 60 S
- velikost: 60
- základní rozměr: 60x80
- pohon: kuličkový šroub
- průměr šroubu: 16
- stoupání šroubu: 5 / 10 / 16
- typ vedení: lineární profilové kuličkové / kladičkové
- maximální délka modulu s profilovým kuličkovým vedením: 3500mm
- maximální délka modulu s kladičkovým vedením: 3500mm
1 - domazávání přístupné z obou stran pojezdového stolu
2 - doporučená poloha pro otvor Ø5H7 (na vyžádání)
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika |
| a (m/s2) |
v (m/s) |
| Kuličkové vedení |
B |
180 |
50 |
5 |
| Kuličkové vedení |
C |
230 |
50 |
5 |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) |
(µm / 300mm) |
| 16 x 5 |
SN1605 |
standardní |
pravý / levý |
52 |
| 16 x 10 |
SN1610 |
standardní |
pravý |
52 |
| 16 x 16 |
SN1616 |
standardní |
pravý |
52 |
| 16 x 5 |
SV1605 |
zesílené |
pravý / levý |
52 |
| 16 x 10 |
SV1610 |
zesílené |
pravý |
52 |
Maximální statická únosnost:
| Typ jednotky |
Typ vedení |
Silové zatížení |
Momentové zatížení |
| Fy (N) |
Fz (N) |
Mx (Nm) |
My (Nm) |
Mz (Nm) |
AXC 60 S
|
B |
2 400 |
3 950 |
27 |
200 |
116 |
| AXC 60 S |
C |
4 850 |
9 650 |
66 |
600 |
306 |
Maximální dynamická únosnost:
| Typ jednotky |
Typ vedení |
Silové zatížení |
Momentové zatížení |
| Fy (N) |
Fz (N) |
Mx (Nm) |
My (Nm) |
Mz (Nm) |
AXC 60 S
|
B |
1 450 |
1 450 |
10 |
70 |
70 |
| AXC 60 S |
C |
3 550 |
3 550 |
24 |
220 |
220 |
Technické údaje:
AXC 60 S
|
Jednotka / popis |
Hodnota |
| Základní rozměr profilu |
mm |
60x80 |
| Geometrický moment setrvačnosti profilu Iy |
cm4 |
40,04 |
| Geometrický moment setrvačnosti profilu Iz |
cm4 |
60,64 |
| Maximální délka modulu |
mm |
3 500 |
| Typ pohonu |
kuličkový šroub |
SN1605 |
SV1605 |
SN1610 |
SV1610 |
SN1616 |
| Maximální rychlost |
m / min |
30 |
30 |
60 |
60 |
96 |
| Dynamické zatížení kuličkového šroubu |
N |
7 280 |
16 100 |
7 380 |
8 240 |
5 410 |
| Potřebný rozběhový moment |
Nm |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
| Maximální hnací moment |
Nm |
1,8 |
2,6 |
3,5 |
5,3 |
5,6 |
| Maximální axiální provozní zatížení |
N |
2 200 |
3 300 |
2 200 |
3 300 |
2 200 |
| Moment setrvačnosti šroubu |
kgcm2 / m |
0,31 |
0,31 |
0,31 |
0,31 |
0,34 |
| Přesnost opakovaného najíždění |
mm |
0,03 |
0,03 |
0,03 |
0,03 |
0,03 |
| Účinnost |
% |
97 |
98 |
98 |
98 |
98 |

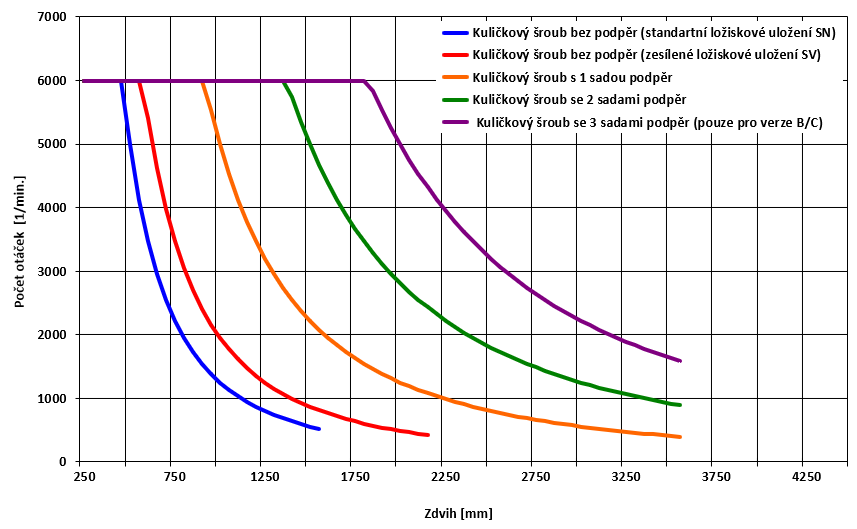

Maximální přípustné otáčky šroubu v jednotce AXC 60 S:
Hmotnost:
| AXC 60 S |
Jednotka |
Typ vedení |
| B |
C |
| Základní hmotnost (včetně pojezdového stolu) |
kg |
2,70 |
3,40 |
| Hmotnost na 100mm zdvihu |
kg |
0,61 |
0,61 |
| Hmotnost pojezdového stolu |
kg |
0,80 |
1,20 |
