- velikost: 60
- základní rozměr: 60x130
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 6000mm

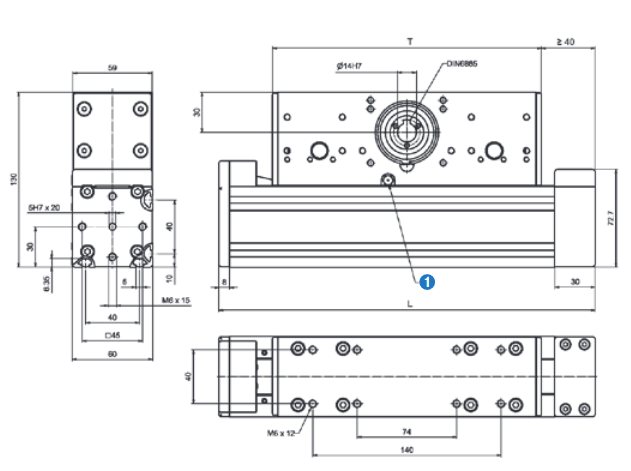

1 - domazávání přístupné z obou stran pojezdového stolu
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kladičkové vedení | L | 200 | 50 | 15 |
| Kuličkové vedení | B | 200 | 50 | 5 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 A |
L | 840 | 550 | 10 | 27 | 41 |
| AXC 60 A |
B | 4 800 | 9 650 | 66 | 350 | 350 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 A | L | 840 | 500 | 10 | 27 | 41 |
| AXC 60 A |
B | 2 800 | 2 800 | 19 | 100 | 100 |
| AXC 60 A |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 60x130 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 40,04 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 60,64 |
| Typ pohonu | řemen | 25-AT5 |
| Povolené dynamické zatížení řemene | N | 560 |
| Zdvih na otáčku řemenice | mm | 150+0,3 |
| Potřebný rozběhový moment | Nm | 0,8 |
| Maximální hnací moment | Nm | 13,4 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 1,07 |
| Maximální délka modulu s vedením typ B | m | 8,0 |
| Maximální délka modulu s vedením typ L | m | 6,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
| AXC 60 A | Jednotka | Typ vedení | |
| L | B | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 4,3 | 4,6 |
| Hmotnost na 100mm zdvihu | kg | 0,4 | 0,5 |
| Hmotnost pojezdového stolu | kg | 2,6 | 2,7 |
