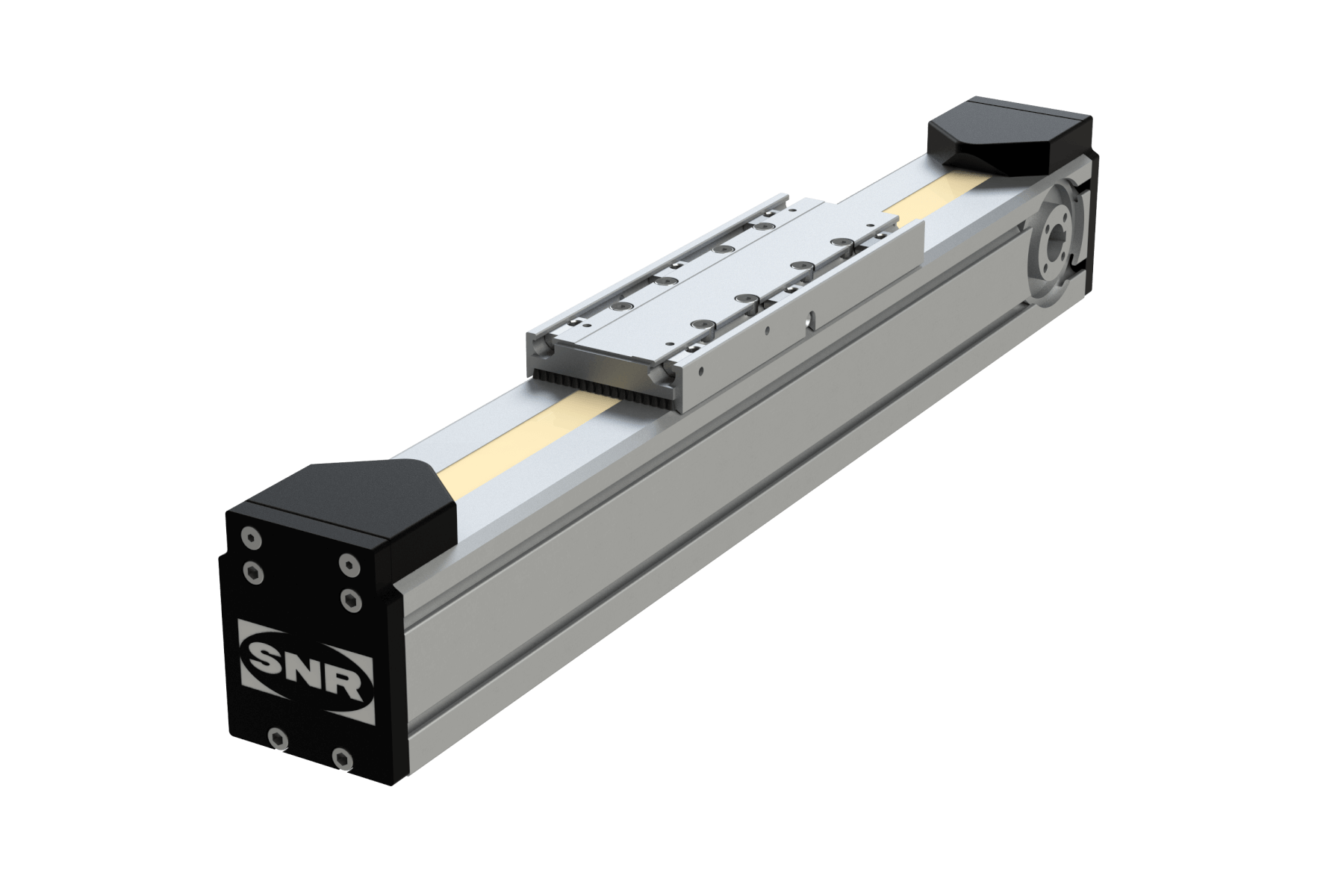

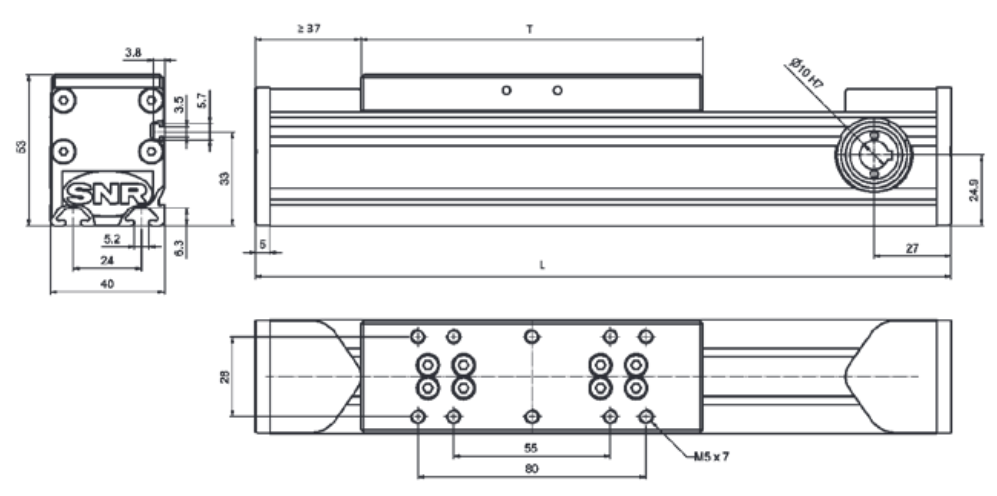

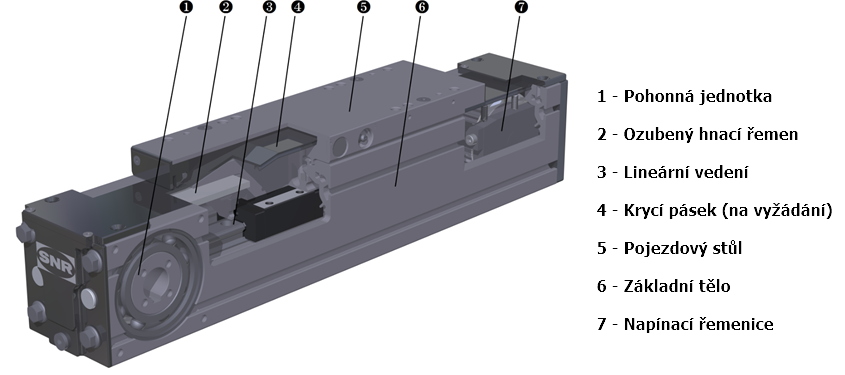

AXC 40 Z
- velikost: 40
- základní rozměr: 40x52
- pohon: řemen
- typ vedení: kladičkové vedení
- maximální délka modulu: 6000mm
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika |
| a (m/s2) |
v (m/s) |
| Kladičkové vedení |
L |
120 |
50 |
15 |
Maximální statická únosnost:
| Typ jednotky |
Typ vedení |
Silové zatížení |
Momentové zatížení |
| Fy (N) |
Fz (N) |
Mx (Nm) |
My (Nm) |
Mz (Nm) |
| AXC 40 Z |
L |
330 |
300 |
2,8 |
4,5 |
7,4 |
Maximální dynamická únosnost:
| Typ jednotky |
Typ vedení |
Silové zatížení |
Momentové zatížení |
| Fy (N) |
Fz (N) |
Mx (Nm) |
My (Nm) |
Mz (Nm) |
| AXC 40 Z |
L |
310 |
170 |
2,4 |
3,9 |
7,0 |
Technické údaje:
| AXC 40 Z |
Jednotka / popis |
Hodnota |
| Základní rozměr |
mm |
40x53 |
| Geometrický moment setrvačnosti profilu Iy |
cm4 |
9,521 |
| Geometrický moment setrvačnosti profilu Iz |
cm4 |
12,14 |
| Typ pohonu |
řemen |
16-AT3 |
| Povolené dynamické zatížení řemene |
N |
210 |
| Zdvih na otáčku řemenice |
mm |
75+0,1 |
| Potřebný rozběhový moment |
Nm |
0,16 |
| Maximální hnací moment |
Nm |
2,5 |
| Moment setrvačnosti pohonu (bez převodovky) |
kgcm2 |
0,033 |
| Maximální délka modulu |
m |
6,0 |
| Přesnost opakovaného najíždění |
mm |
0,08 |
Hmotnost:
| AXC 40 Z |
Jednotka |
Typ vedení - L |
| Základní hmotnost (včetně pojezdového stolu) |
kg |
1,0 |
| Hmotnost na 100mm zdvihu |
kg |
0,2 |
| Hmotnost pojezdového stolu |
kg |
0,4 |
