- velikost: 40
- základní rozměr: 40x52
- pohon: trapézový šroub
- průměr šroubu: 12
- stoupání šroubu: 3
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3000mm
1 - domazávání přístupné z obou stran pojezdového stolu

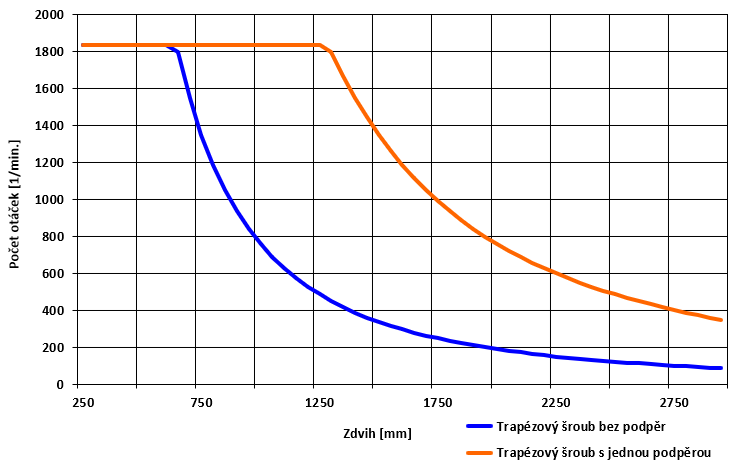

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení | B | 130 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 12 x 3 | TN1203 | standardní | pravý | 200 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 T |
B | 900 | 900 | 4,4 | 30 | 30 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 T |
B | 675 | 675 | 3,2 | 22 | 22 |
| AXC 40 T |
Jednotka / popis | Hodnota | |
| Základní rozměr profilu | mm | 40x53 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 9,521 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 12,14 | |
| Maximální délka modulu | mm | 3 000 | |
| Typ pohonu | trapézový šroub | 12x3 | |
| Maximální rychlost | m / min | 5,5 | |
| Potřebný rozběhový moment | Nm | 0,3 | |
| Maximální hnací moment | Nm | 1,0 | |
| Maximální axiální provozní zatížení | N | 1 000 | |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,10 | |
| Účinnost | % | 46 | |
| AXC 40 T | Jednotka | Typ vedení - B |
| Základní hmotnost (včetně pojezdového stolu) | kg | 1,00 |
| Hmotnost na 100mm zdvihu | kg | 0,30 |
| Hmotnost pojezdového stolu | kg | 0,40 |
