- velikost: 40
- základní rozměr: 40x92,5
- pohon: řemen
- typ vedení: lineární profilové kuličkové
- maximální délka modulu: 6000mm

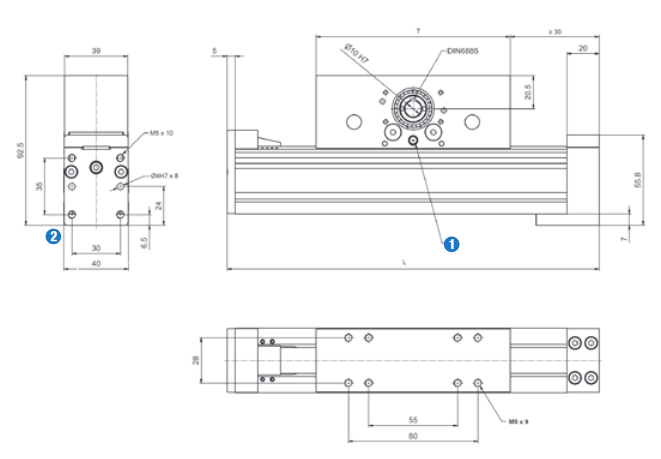

1 - domazávání přístupné z obou stran pojezdového stolu
2 - rozměry drážky stejné jako u AXC 40 Z
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení | B | 120 | 50 | 5 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 A |
B | 1 300 | 1 300 | 5,9 | 45 | 36 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 A |
B | 850 | 850 | 4,0 | 30 | 30 |
| AXC 40 A |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 40x92,5 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 9,521 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 12,14 |
| Typ pohonu | řemen | 16-AT3 |
| Povolené dynamické zatížení řemene | N | 210 |
| Zdvih na otáčku řemenice | mm | 75+0,1 |
| Potřebný rozběhový moment | Nm | 0,2 |
| Maximální hnací moment | Nm | 2,5 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 0,16 |
| Maximální délka modulu | m | 6,0 |
| Přesnost opakovaného najíždění | mm | 0,08 |
| AXC 40 A | Jednotka | Typ vedení - B |
| Základní hmotnost (včetně pojezdového stolu) | kg | 1,3 |
| Hmotnost na 100mm zdvihu | kg | 0,22 |
| Hmotnost pojezdového stolu | kg | 0,9 |
