- velikost: 120
- základní rozměr: 120x150

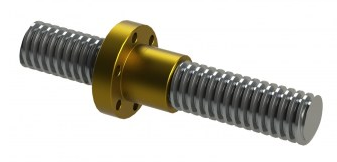

- pohon: trapézový šroub
- průměr šroubu: 36
- stoupání šroubu: 6 / 12
- typ vedení: lineární profilové kuličkové / kladičkové
- maximální délka modulu s profilovým kuličkovým vedením: 6000mm
- maximální délka modulu s kladičkovým vedením: 6000mm
1 - domazávání přístupné z obou stran pojezdového stolu
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení | B | 360 | 50 | 5 |
| Kuličkové vedení | C | 600 | 50 | 5 |

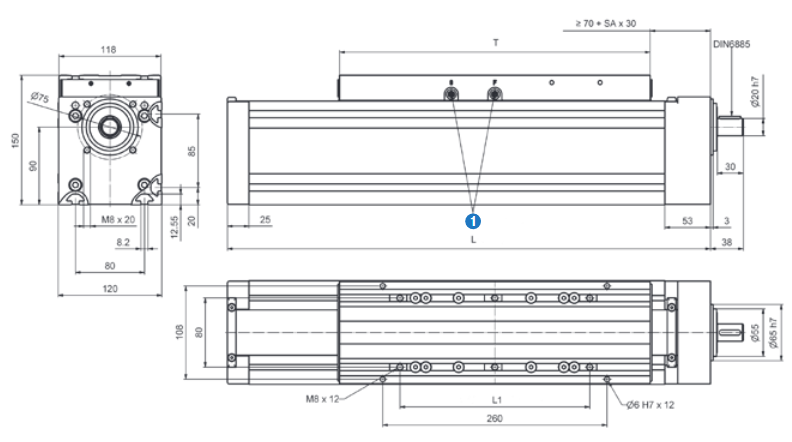

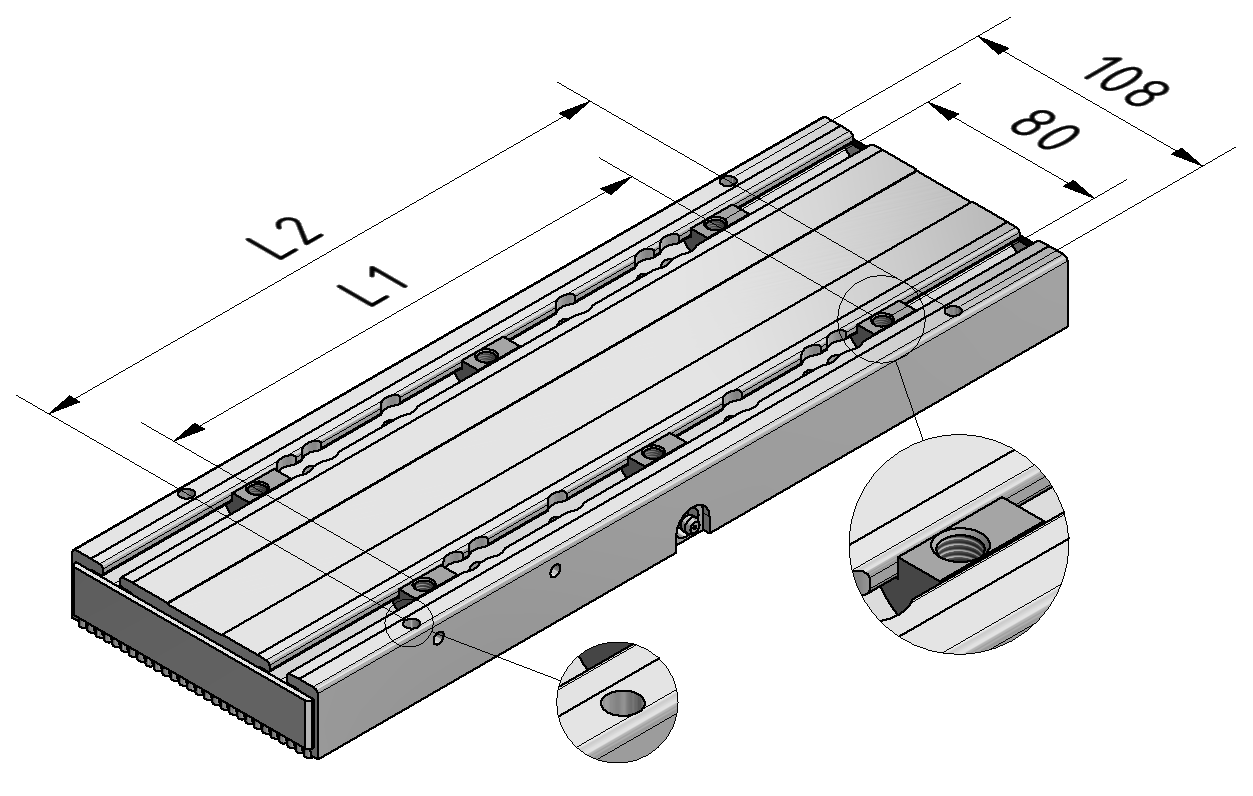

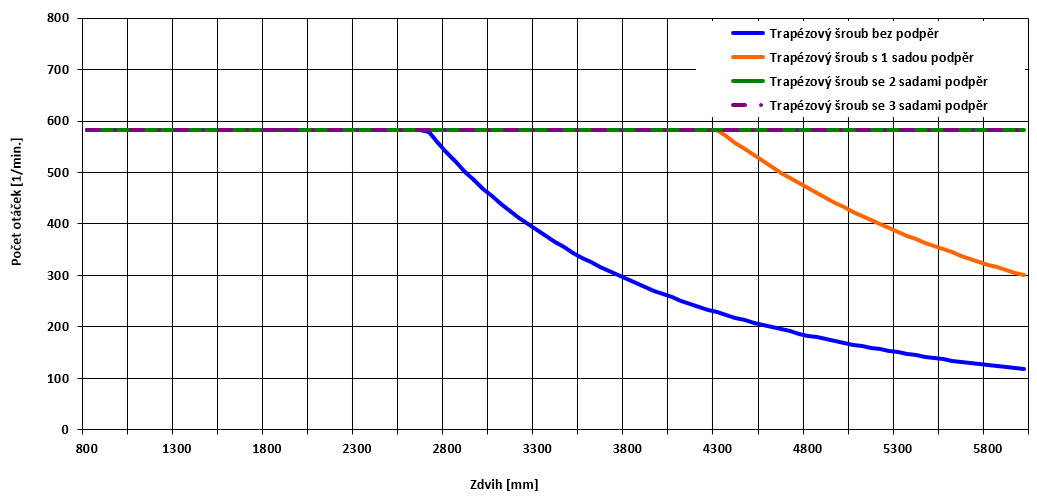

| Typ vedení | Označení | Vzdálenost L1 (mm) | Vzdálenost L2 (mm) | Délka stolu |
| T (mm) | ||||
| Kuličkové vedení | B | max.340 (doporučená 220) | 260 | 360 |
| Kuličkové vedení | C | max.580 (doporučená 460) | 260 | 600 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 36 x 6 | TV3606 | zesílené | pravý / levý | 50 |
| 32 x 12 | TV3612 | zesílené | pravý | 200 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 120 T |
B | 18 500 | 28 750 | 365 | 2 750 | 1 820 |
| AXC 120 T |
C | 18 500 | 28 750 | 365 | 6 200 | 4 000 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 120 T |
B | 12 000 | 12 000 | 160 | 1 150 | 1 150 |
| AXC 120 T |
C | 12 000 | 12 000 | 160 | 2 600 | 2 600 |
| AXC 120 T |
Jednotka / popis | Hodnota | |
| Základní rozměr | mm | 120x150 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 661,1 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 938,6 | |
| Typ pohonu | trapézový šroub | TV3606 | TV3612 |
| Maximální rychlost | m / min | 3,5 | 6,9 |
| Potřebný rozběhový moment | Nm | 1,0 ... 1,3 | |
| Maximální hnací moment | Nm | 19,0 | 26,0 |
| Maximální axiální provozní zatížení | N | 7 000 | 7 000 |
| Moment setrvačnosti šroubu | kgcm2 / m | 9,00 | 9,00 |
| Maximální délka modulu | mm | 6 000 | 6 000 |
| Přesnost opakovaného najíždění | mm | 0,07 | - |
| Účinnost | % | 35 | 52 |
| AXC 120 T | Jednotka | Typ vedení | |
| B | L | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 20,5 | 28,5 |
| Hmotnost na 100mm zdvihu | kg | 2,4 | 2,4 |
| Hmotnost pojezdového stolu | kg | 7,2 | 8,4 |
