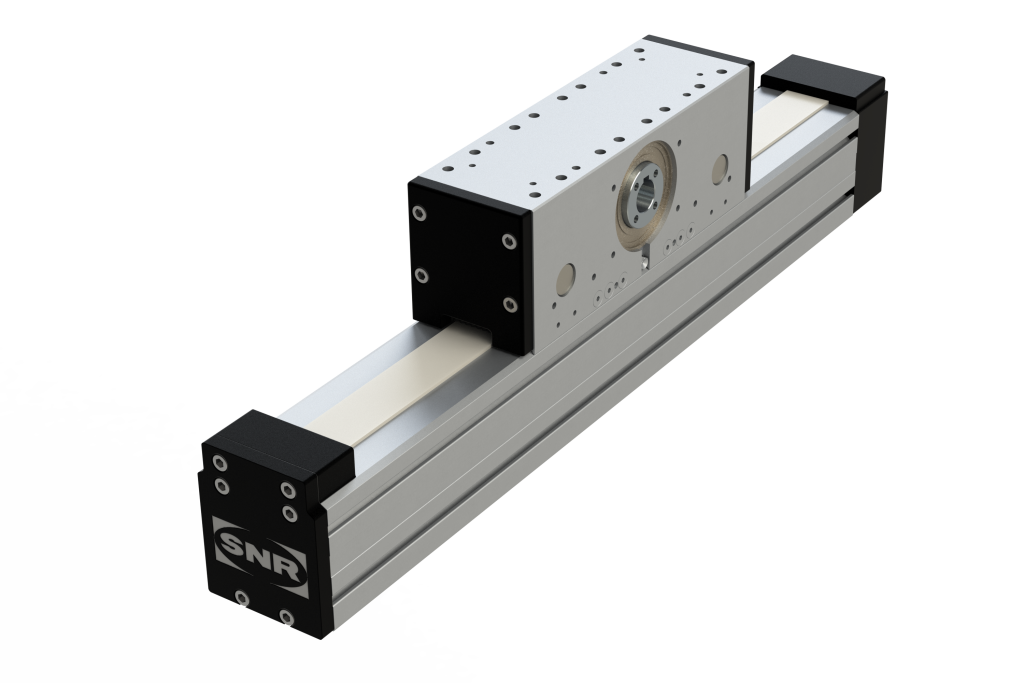

- velikost: 120
- základní rozměr: 120x280

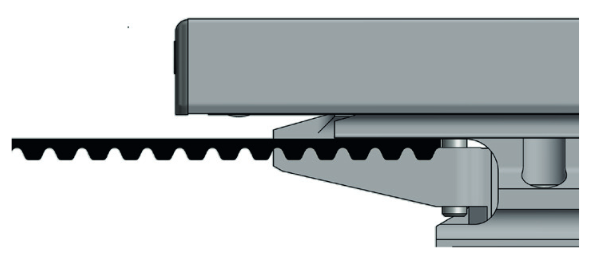

- pohon: řemen

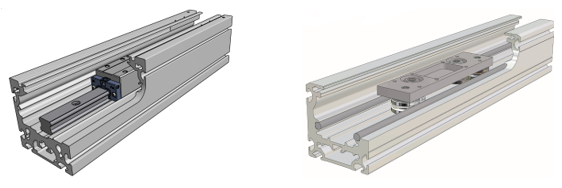

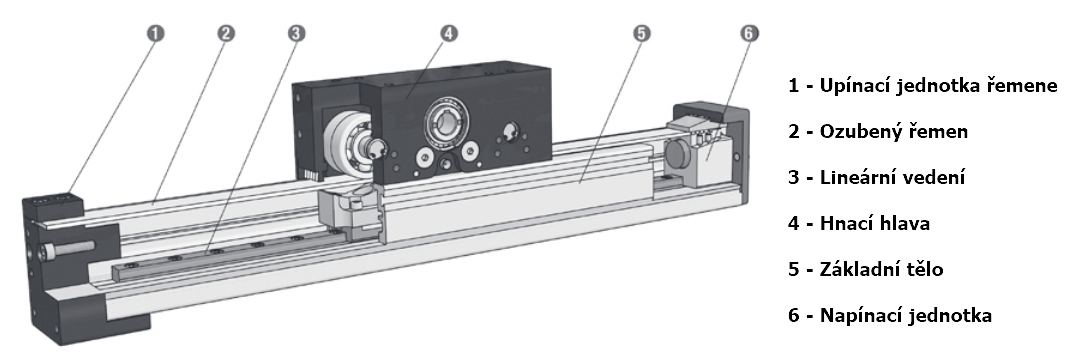

- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 8000mm

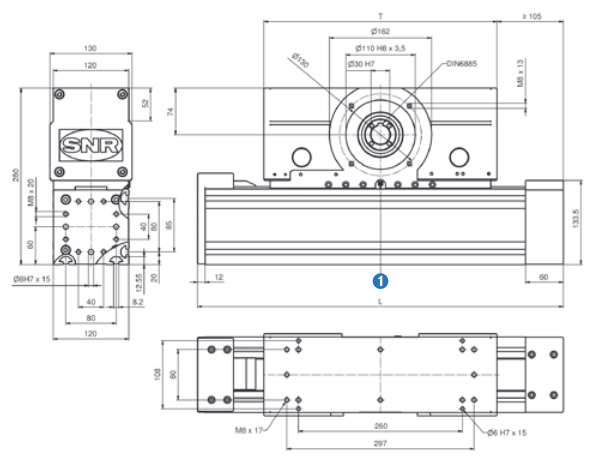

1 - domazávání přístupné z obou stran pojezdového stolu
| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kladičkové vedení | L | 370 | 50 | 15 |
| Kuličkové vedení | B | 370 | 50 | 5 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 120 A |
L | 5 100 | 5 100 | 110 | 260 | 390 |
| AXC 120 A |
B | 18 500 | 28 500 | 365 | 2 750 | 2 750 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 120 A | L | 5 100 | 3 400 | 110 | 260 | 390 |
| AXC 120 A |
B | 9 500 | 9 500 | 120 | 925 | 925 |
| AXC 120 A |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 120x280 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 661,7 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 938,6 |
| Typ pohonu | řemen | 50-AT10 |
| Povolené dynamické zatížení řemene | N | 2500 |
| Zdvih na otáčku řemenice | mm | 320+0,5 |
| Potřebný rozběhový moment | Nm | 4,0 |
| Maximální hnací moment | Nm | 127,0 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 73,7 |
| Maximální délka modulu s vedením typ B | m | 8,0 |
| Maximální délka modulu s vedením typ L | m | 8,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
| AXC 120 A | Jednotka | Typ vedení | |
| L | B | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 23,4 | 24,9 |
| Hmotnost na 100mm zdvihu | kg | 1,4 | 2,1 |
| Hmotnost pojezdového stolu | kg | 12,8 | 13,0 |
