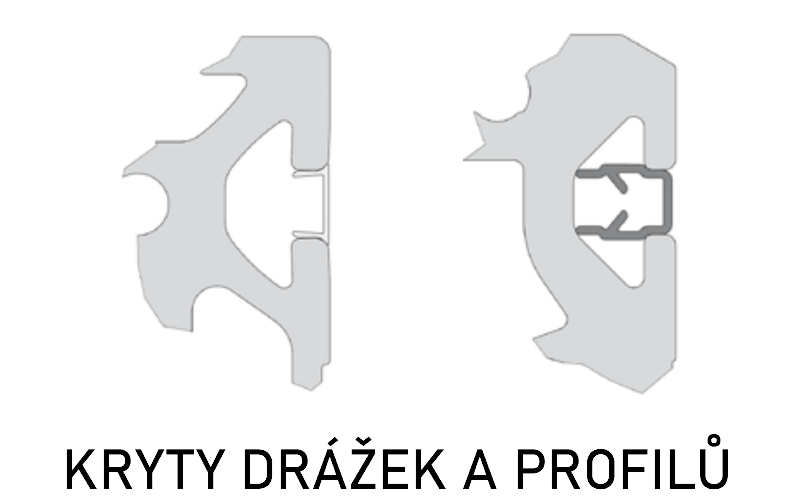

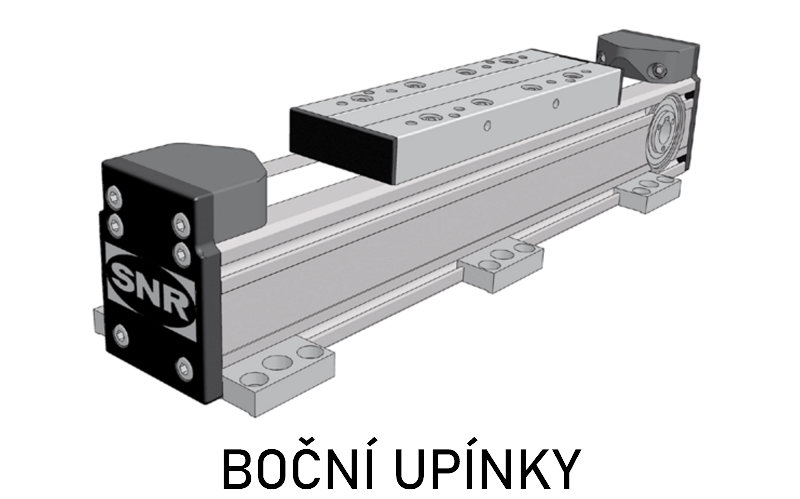

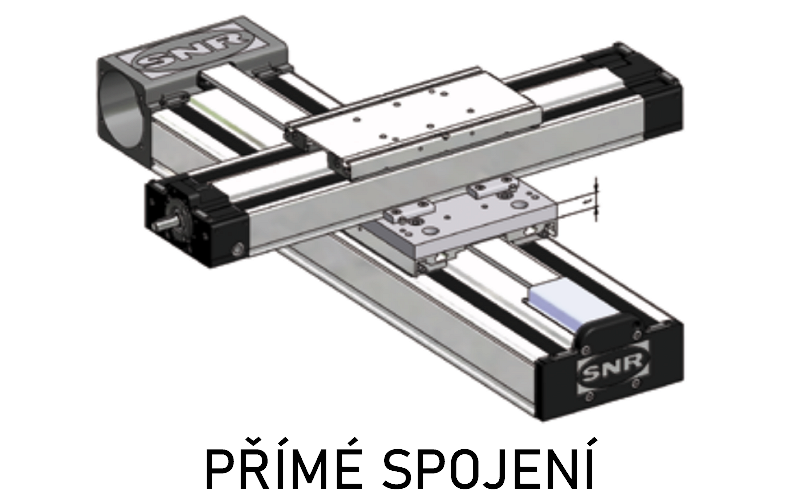

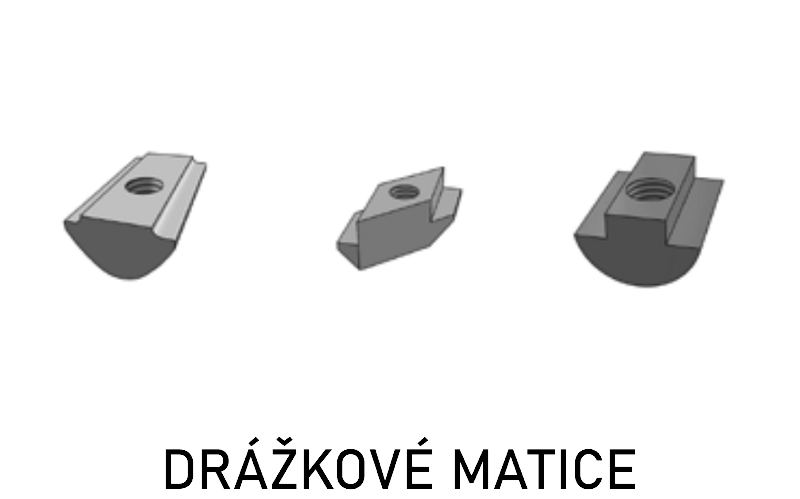

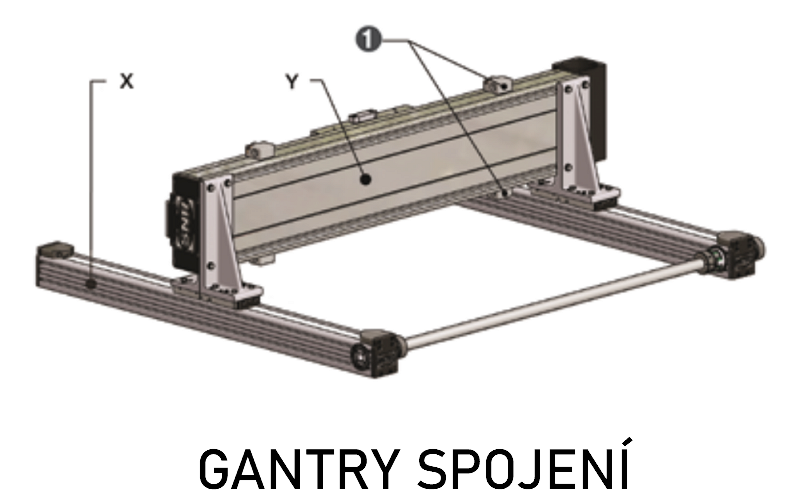

- velikost: 100
- základní rozměr: 104x125
- pohon: trapézový šroub
- průměr šroubu: 24
- stoupání šroubu: 5 / 10
- typ vedení: paralelní lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 6000mm
1 - domazávání přístupné z obou stran pojezdového stolu

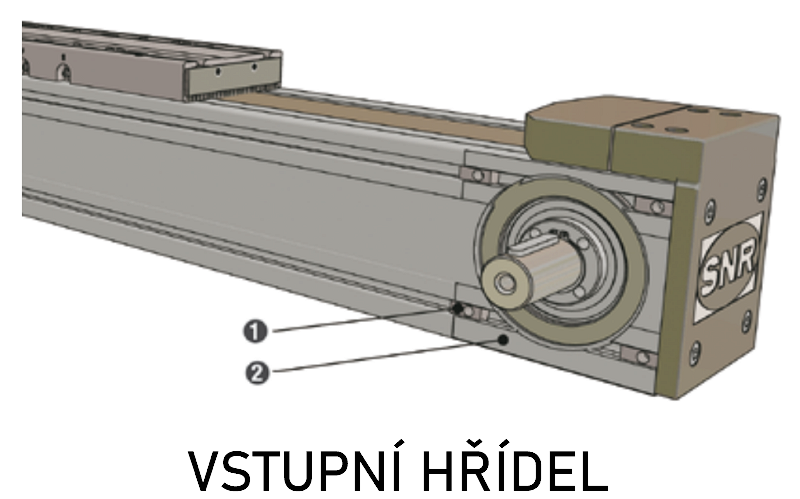

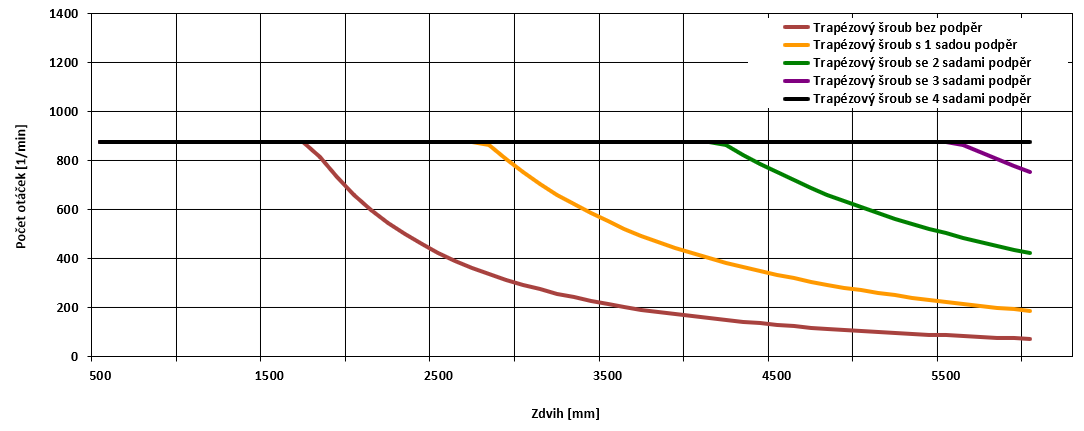

| Typ vedení | Označení | Délka stolku T (mm) | Charakteristika | |
| a (m/s2) | v (m/s) | |||
| Kuličkové vedení (paralelní) | D | 320 | 50 | 5 |
| Rozměr | Označení | Ložiskové uložení | Směr stoupání | Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 24 x 5 | TV2405 | zesílené | pravý / levý | 50 |
| 24 x 10 | TV2410 | zesílené | pravý | 100 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 100 T |
D | 15 900 | 15 900 | 450 | 1 600 | 1 600 |
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 100 T |
D | 5 850 | 5 850 | 170 | 600 | 600 |
| AXC 100 T |
Jednotka / popis | Hodnota | |
| Základní rozměr | mm | 104x125 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 377,1 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 500,4 | |
| Průměr výstupní hřídele d | mm | 12h7 | |
| Typ pohonu | trapézový šroub | TV2405 | TV2410 |
| Maximální rychlost | m / min | 4,4 | 8,9 |
| Potřebný rozběhový moment | Nm | 0,3 ... 2,0 | |
| Maximální hnací moment | Nm | 10 | 14 |
| Maximální axiální provozní zatížení | N | 5 200 | 5 200 |
| Moment setrvačnosti šroubu | kgcm2 / m | 1,50 | 1,50 |
| Maximální délka modulu | mm | 6 000 | 6 000 |
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 |
| Účinnost | % | 41 | 58 |
| AXC 100 S | Jednotka | Typ vedení - D |
| Základní hmotnost (včetně pojezdového stolu) | kg | 12,0 |
| Hmotnost na 100mm zdvihu | kg | 1,60 |
| Hmotnost pojezdového stolu | kg | 2,70 |
