86 & 96 SÉRIE - FLANGE SOCKET SPRING LOADED

Popis:

Díky předepnuté pružině umožňují velmi vhodné kompenzační vlastnosti, zejména za nerovných podmínek na trati nebo tam, kde dochází k rázovému zatížení. Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.

Vlastnosti:

Specifikace kuličkové jednotky:

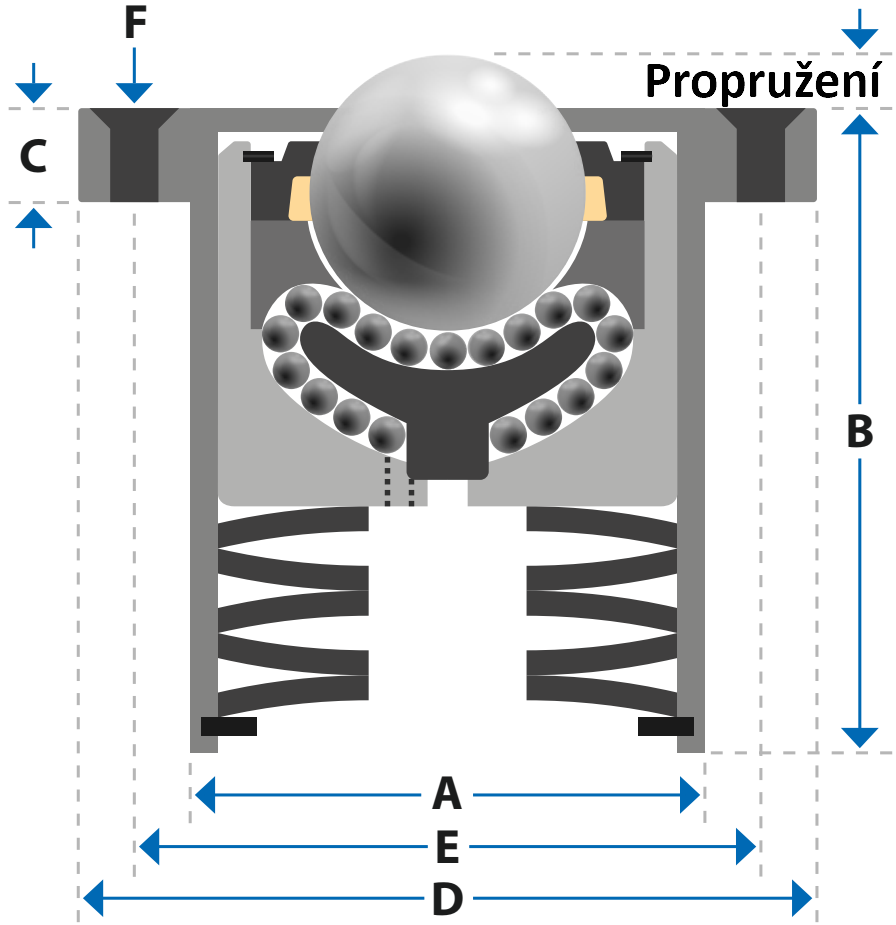

Typ	Kulička Ø [mm]	Zatížení [kg]	Stlačení [mm]	Zatížení při max stlačení [kg]	Rozměry [mm]
					A	B	C	D	E (PCD)	F -  zapuštěný
8601	12,7	12	3,3	46	25,4	25,4	5	50	36	2 x 5,1
9620	25,4	91	4,8	188	50,8	55,5	6	80	65	3 x 6,1
9630	25,4	227	2,4	367	63,5	60,3	6	100	80	3 x 8,1
9640	38,1	450	10	960	69,9	114,3	10	115	92	3 x 10,1
9650	50,8	1000	6,1	2000	120	138,9	12	165	140	3 x 10,1

Dostupné materiálové provedení:
