- Typ: 83 & 93 - FLANGE SOCKET / s horní montážní přírubou
- 10 velikostí
- Únosnost: až 4550 kg
Příklad objednání:

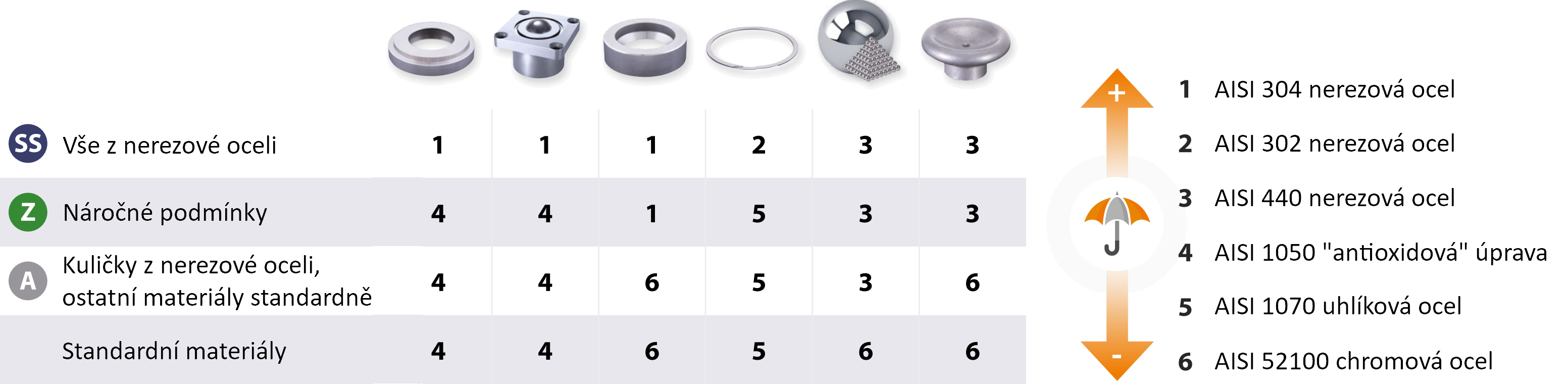

9300 (série 9300 / provedení ST - standardní)
9300-A (série 9300 / provedení A)
9320-Z (série 9320 / provedení Z)
9300-SS (série 9300 / provedení SS)
9300-PB (série 9300 / provedení PB)
Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.

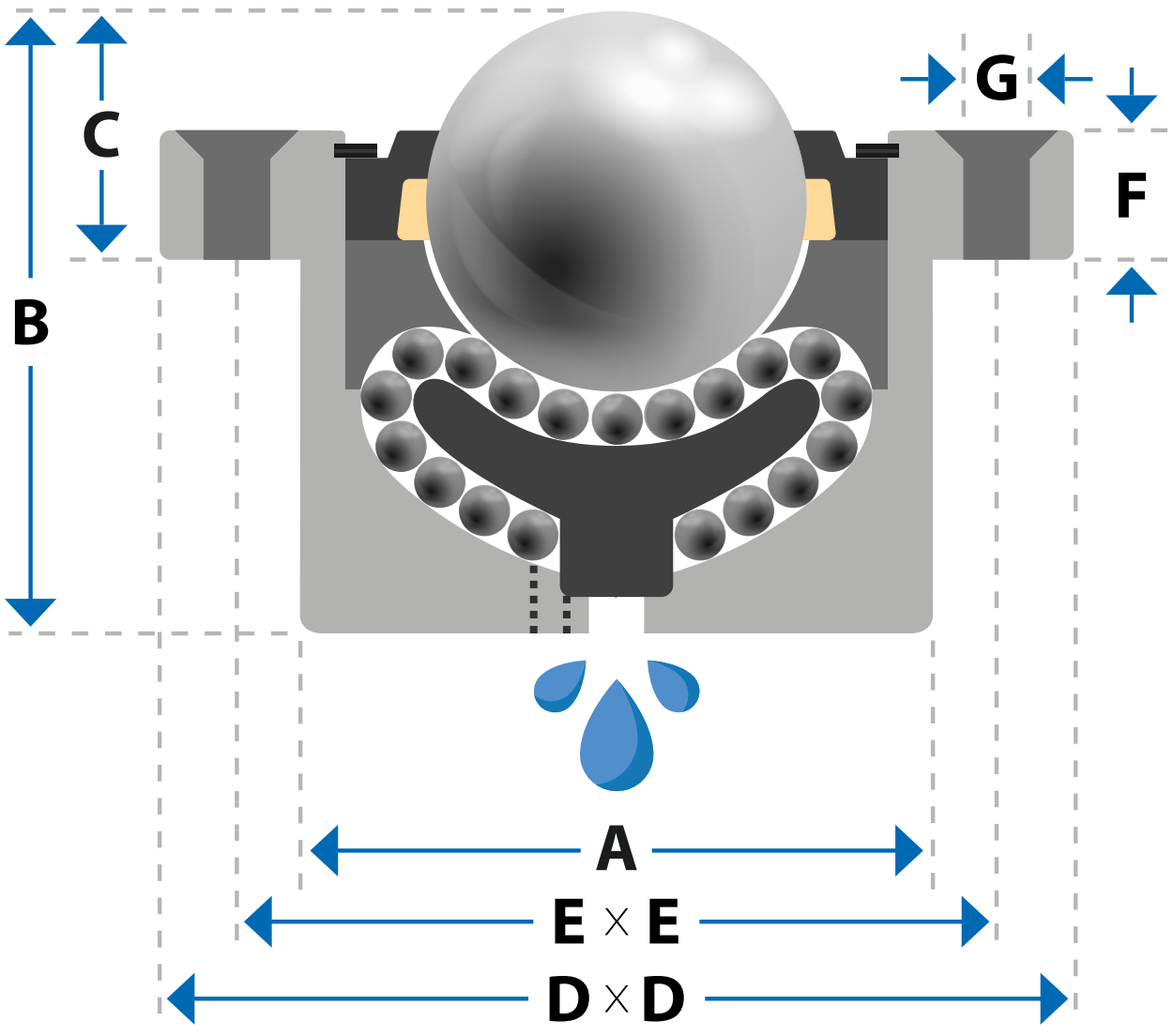

| Typ | Únosnost (kg) | Rozměry (mm) | |||||||
| Kulička Ø |
A | B | C | D x D Ø |
E x E |
F | G Ø | ||
| 8300 | 50 | 12,7 | 23,8 | 22,2 | 11,2 | 44,51) | 34,9 | 3,2 | 2 x 3,6 |
| 8310 | 50 | 12,7 | 23,8 | 22,2 | 7,9 | 47,7 x 323) | 34,9 | 2 | 2 x 44) |
| 8320 | 90 | 15,8 | 24,0 | 29,0 | 11,0 | 401) | 32 | 6 | 2 x 4,52) |
| 8330 | 125 | 19,1 | 30,0 | 34,0 | 13,0 | 501) | 40 | 7 | 2 x 5,52) |
| 8340 | 180 | 25,4 | 38,0 | 45,0 | 16,0 | 601) | 49 | 8 | 2 x 6,52) |
| 9320 | 225 | 25,4 | 44,0 | 41,3 | 10,3 | 57,2 | 44,5 | 4,8 | 4 x 6,1 |
| 9321 | 225 | 25,4 | 44,5 | 41,3 | 11,9 | 57,2 | 44,5 | 4,8 | 4 x 6,1 |
| 9330 | 385 | 25,4 | 50,0 | 44,5 | 12,7 | 76,2 | 57,9 | 6,4 | 4 x 8,1 |
| 9341 | 1100 | 38,1 | 60,0 | 60,0 | 25,4 | 76,2 | 57,9 | 12,7 | 4 x 8,1 |
| 9350 | 2200 | 50,8 | 100,0 | 95,0 | 33,3 | 127 | 101,6 | 19,1 | 4 x 11,1 |
| 9351 | 2200 | 50,8 | 101,6 | 98,4 | 36,5 | 127 | 101,6 | 22,2 | 4 x 11,1 |
| 9352 | 2200 | 50,8 | 109,5 | 98,4 | 33,3 | 127 | 101,6 | 19,1 | 4 x 10,34) |
| 9360 | 4550 | 76,2 | 160,0 | 145,0 | 36,0 | 175 | 145 | 15 | 4 x 13,1 |
1) Kruhová příruba
2) Zápustný otvor Ø
3) 8310 - eliptická příruba
4) Není zapuštěn
