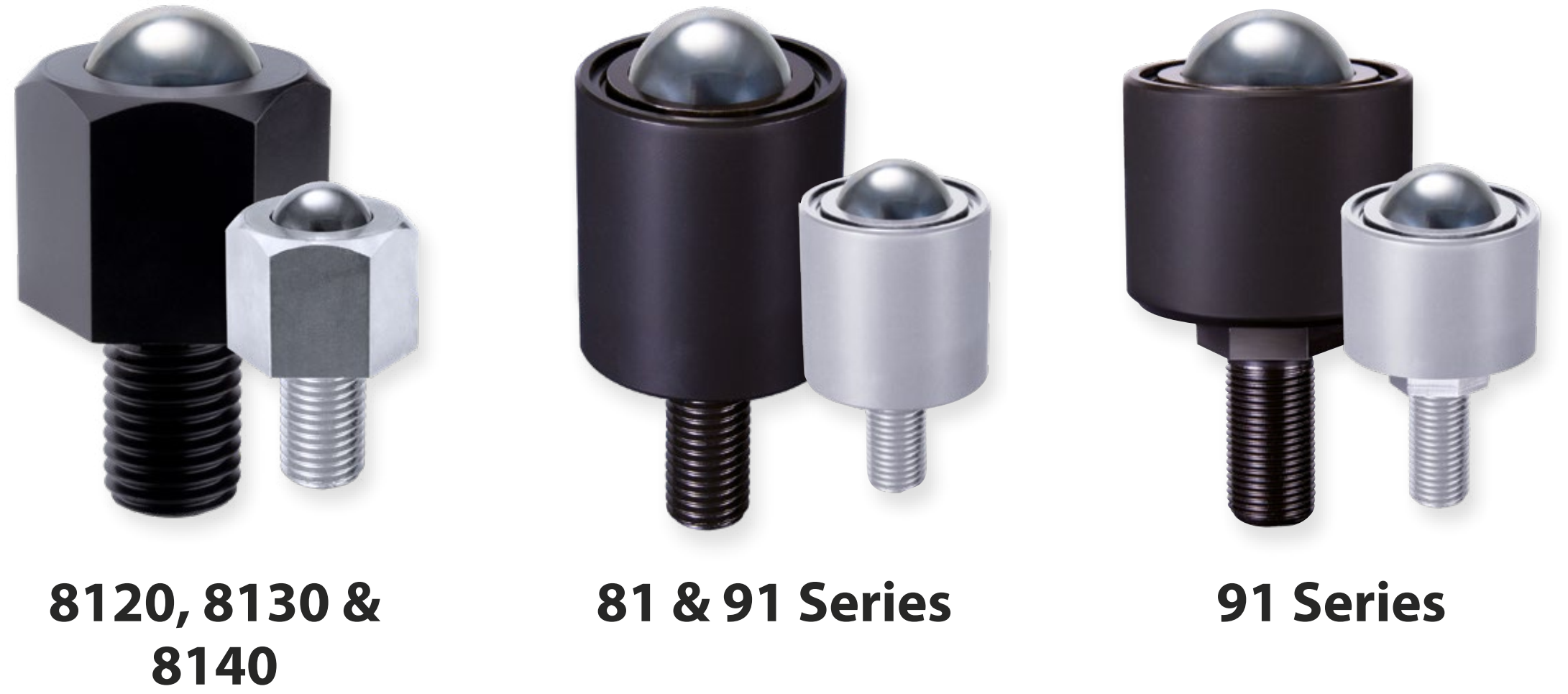

81 & 91 SÉRIE - THREADED STUD

Popis:

Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.

Vlastnosti:

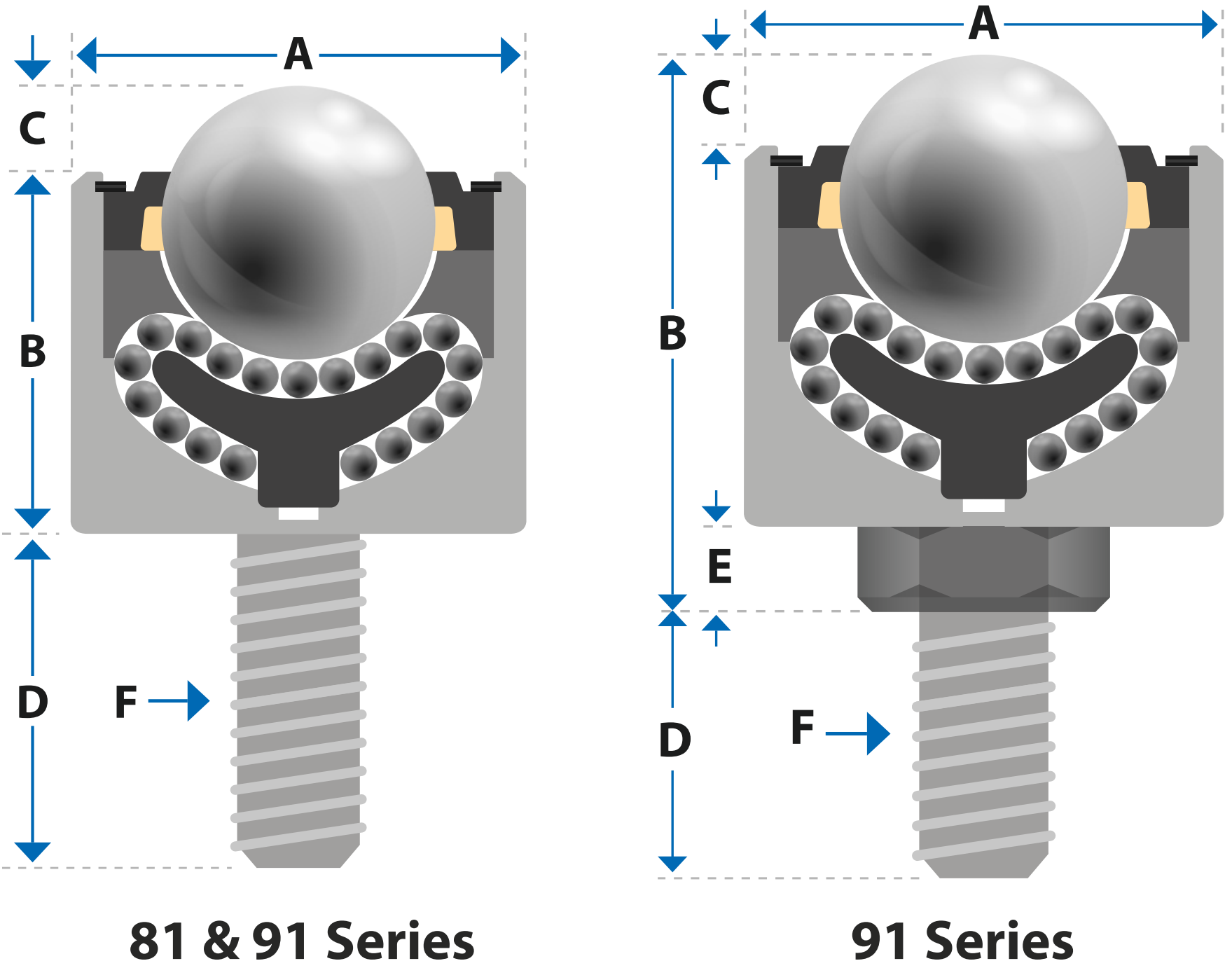

Specifikace kuličkové jednotky:

Typ	Únosnost (kg)	Rozměry (mm)
		Kulička Ø	A	B	C	D	E	F
8100	50	12,7	20,0	19,1	3,81)	16,1	-	M8 x 1,25
8101	50	12,7	20,6	19,1	3,81)	28,7	-	M8 x 1,25
8102	90	12,7	20,6	19,1	3,81)	28,7	-	5/16" UNF
8112	50	12,7	22,2	22,2	3,81)	25,4	-	5/16" UNF
8120	90	15,8	24AF⬡ / 27.7Ø	26,0	5,0	20,0	-	M12 x 1,75
8130	125	19,1	30AF⬡ / 34,9Ø	31,0	6,0	25,0	-	M16 x 2,0
8140	180	25,4	38AF⬡ / 43,9Ø	42,0	8,0	30,0	-	M20 x 2,5
9120	225	25,4	44,0	48,3	5,6	25,0	-	M12 x 1,75
9123	225	25,4	44,0	47,3	5,6	25,0	6	M12 x 1,75
9124	225	25,4	44,5	47,3	7,1	25,4	6	1/2" UNF
9130	385	25,4	50,0	51,3	6,4	25,0	-	M12 x 1,75
9133	385	25,4	50,0	50,5	6,4	25,0	6	M12 x 1,75
9134	385	25,4	50,8	50,5	6,4	25,4	6	1/2" UNF
9135	385	25,4	50,8	42,0	6,4	60,0	10	1" UNF
9140	1100	60,0	60,0	73,5	12,7	40,0	-	M20 x 2,5
9143	1100	60,0	60,0	71,5	12,7	40,0	10	M20 x 2,5
9144	1100	60,3	60,3	71,5	12,7	38,1	10	3/4" UNF
9145	1100	60,3	60,3	60,0	12,7	75,0	6	1" UNF
9150	2200	100,0	100,0	105,0	14,3	54,0	-	M24 x 3,0
9153	2200	100,0	100,0	109,0	14,3	50,0	10,6	M24 x 3,0
9154	2200	101,6	101,6	109,0	14,3	50,8	10,6	1" UNF
9160	4550	160,0	160,0	145,0	21,0	57,2	-	1" UNF
9163	4550	160,0	160,0	145,0	21,0	100,0	15	M30 x 3,5

1) Další 1,5 mm @ 16,2 mm Ø

Jednotky řady 81 a 91 neobsahují odtokový/odpadní kanál - v případě potřeby nás kontaktujte.

Dostupné materiálové provedení:

Materiály komponent a odolnost proti korozi:
